| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | SS220080703 |
| الحد الأدنى لكمية: | 5 قطع |
| الأسعار: | $150.0/Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 55 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P |
| القدرة على العرض: | 1000 قطعة / شهر |
| عملية التصنيع: | طحن المفتاح | صلابة: | 58-62 HRC |
|---|---|---|---|
| الخامة: | Ra 1.6 | كور صلابة: | 32-37 HRC |
| القطر الرئيسي: | 150 ملم | قطر الجذر: | 137 ملم |
| إبراز: | تخصيص عمود ناقل الحركة,ناقل الحركة 20Cr2Ni4,عمود التروس 20Cr2Ni4 |
||

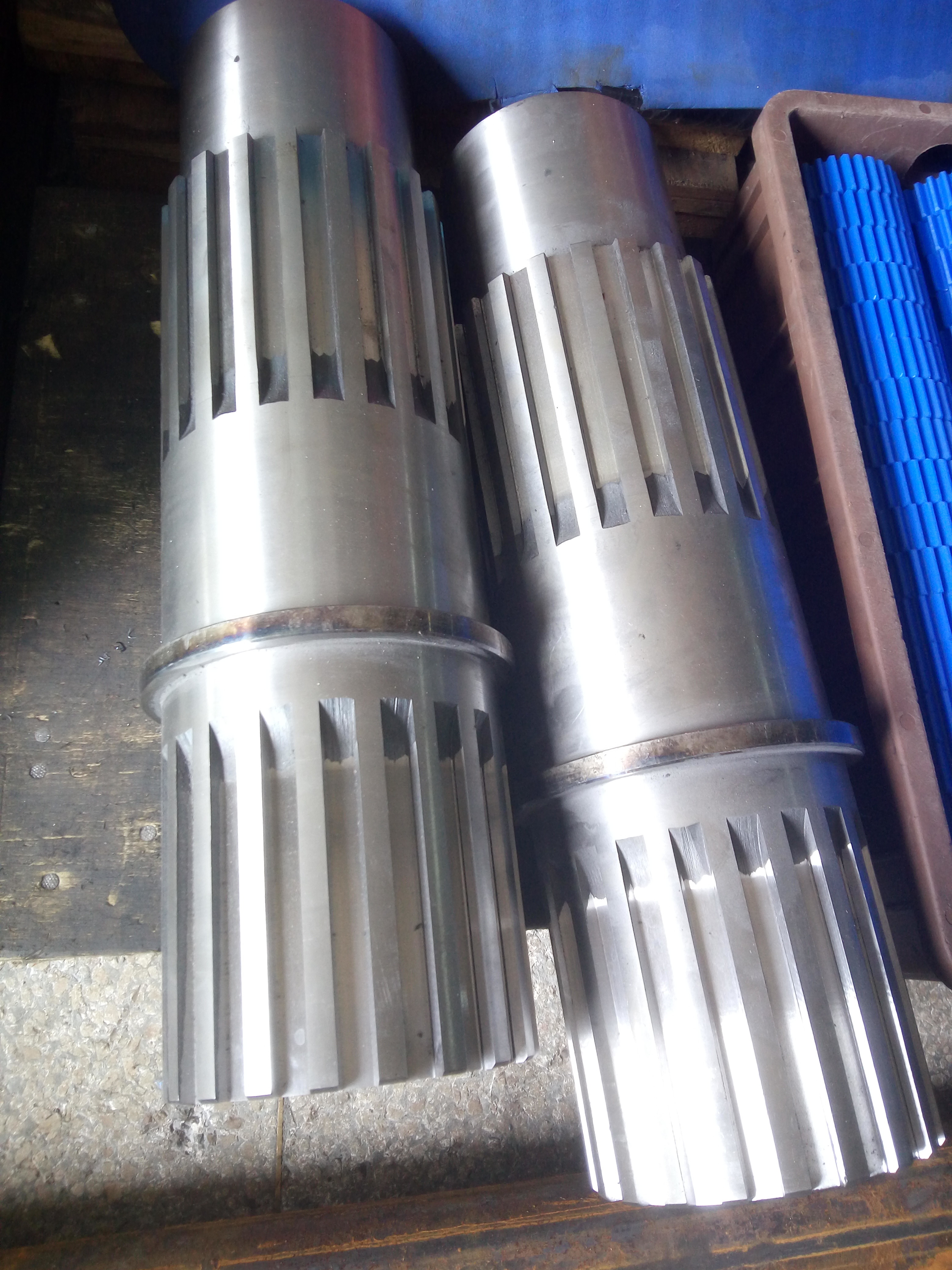

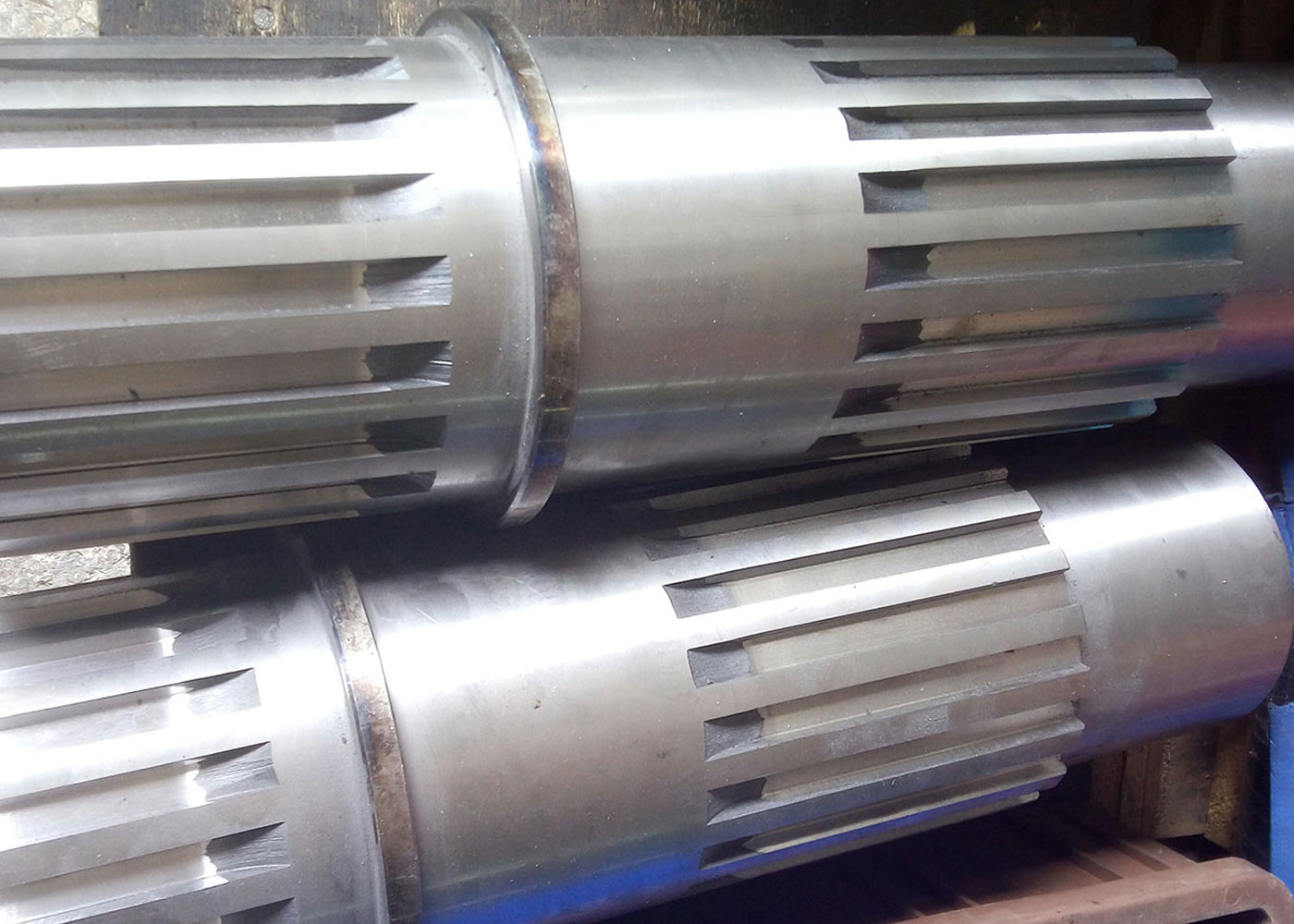

عمود إخراج متوازي مسنن مطحون من سبائك الفولاذ المخصصة 20Cr2Ni4
1) وصف عمود التوصيل المسنن
أعمدة التوصيل المسننة هي عناصر ضمن تكوين ميكانيكي، تهدف إلى نقل عزم الدوران.
يحقق عمود التوصيل المسنن نقل عزم الدوران عن طريق التزاوج مع تجويف مسنن أنثوي،
أو شكل آخر من أشكال المكونات المتزاوجة التي تعمل على إعاقة الحركة في الاتجاهات الخارجية
خارج المسار الخطي للتكوين.
2) ميزات أعمدة التوصيل المسننة
تم تصميم كل من المسننات والتروس لنقل عزم الدوران وكلاهما يتميز بأسنان خارجية تتشابك
في مكانها مع مكون متزاوج.
تختلف الأعمدة المسننة عن التروس لأنها تستخدم جميع الأسنان أو الأخاديد في وقت واحد لنقل عزم الدوران.
على النقيض من ذلك، تستخدم التروس سنًا واحدة في كل مرة لنقل عزم الدوران.
3) أنواع أعمدة التوصيل المسننة
أ) وصلة مفتاح متوازية (داخلية وخارجية)
ب) مسننات حلزونية (داخلية وخارجية)
ج) مسننات متوجة (داخلية وخارجية)
د) مسننات مسننة (داخلية وخارجية)
| منتجات | أعمدة التوصيل المسننة المستطيلة |
| صنع حسب الطلب | √ |
| نوع ملف تعريف الترس | مسنن |
| تصنيع أسنان التروس | طحن المسننات / طحن المسننات |
| طحن أسنان التروس | √ |
| الوحدة (م) | مخصص |
| عدد الأسنان (ض) | مخصص |
| زاوية الضغط (α) | 30 درجة |
| زاوية اللولب (β) | مخصص |
| درجة دقة الأسنان | ISO 6-7 Grade |
| المعالجة الحرارية | الكربنة |
| صلابة السطح | 58-62 HRC |
| مقارنة درجات رمز الفولاذ | |||||
| الصين/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
