| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | SB22082107 |
| الحد الأدنى لكمية: | 2 مجموعات |
| الأسعار: | $70/ Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 62 يومًا |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 500 مجموعة / شهر |
| موانئ دبي: | 1.8 | قطر الملعب: | φ677.33 |
|---|---|---|---|
| القطر الخارجي: | φ688.85 | زاوية الملعب: | 53 ° 7'48 " |
| زاوية الوجه: | 54 ° 25'43 " | عرض الوجه: | 127 ملم |

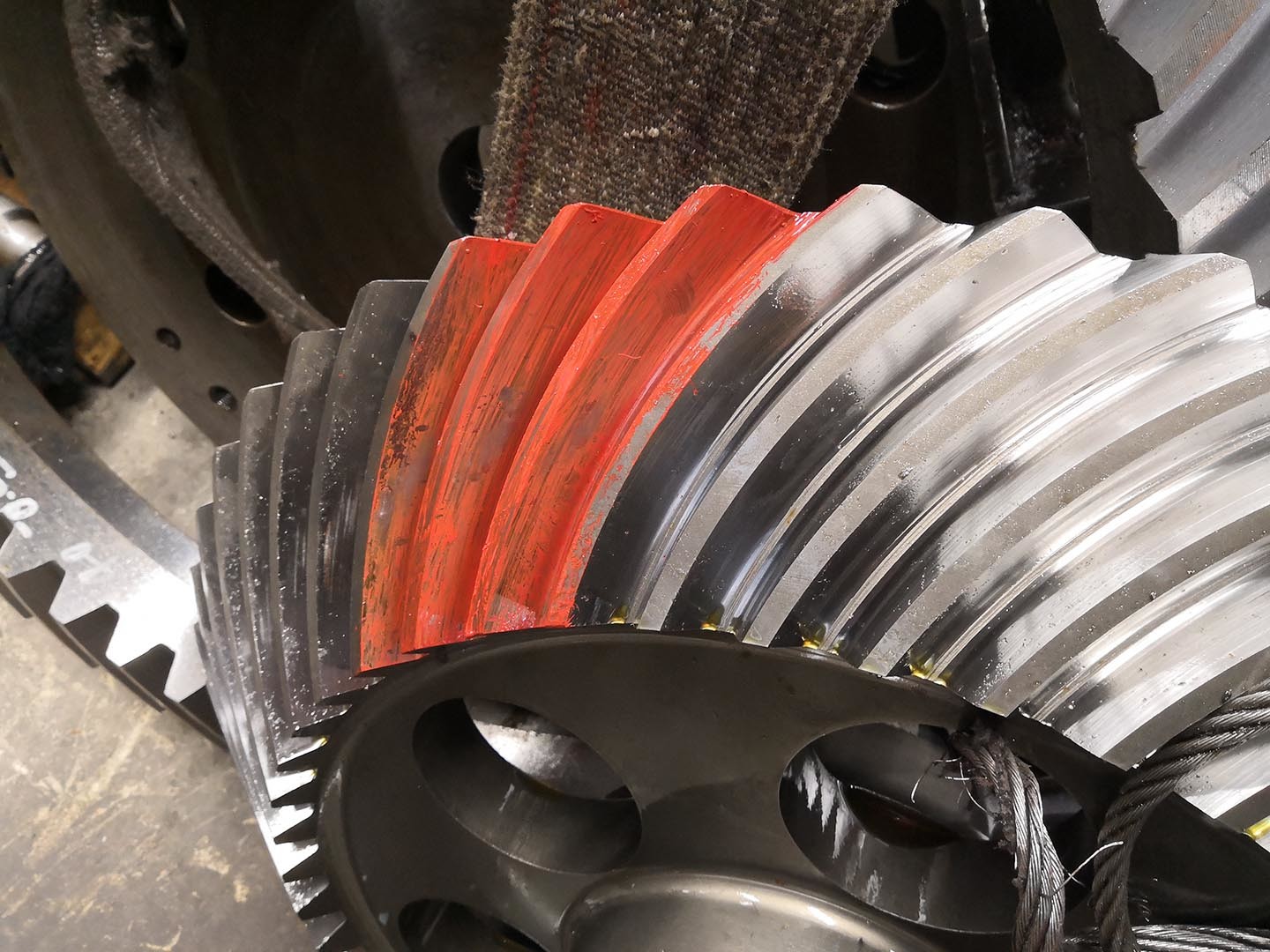

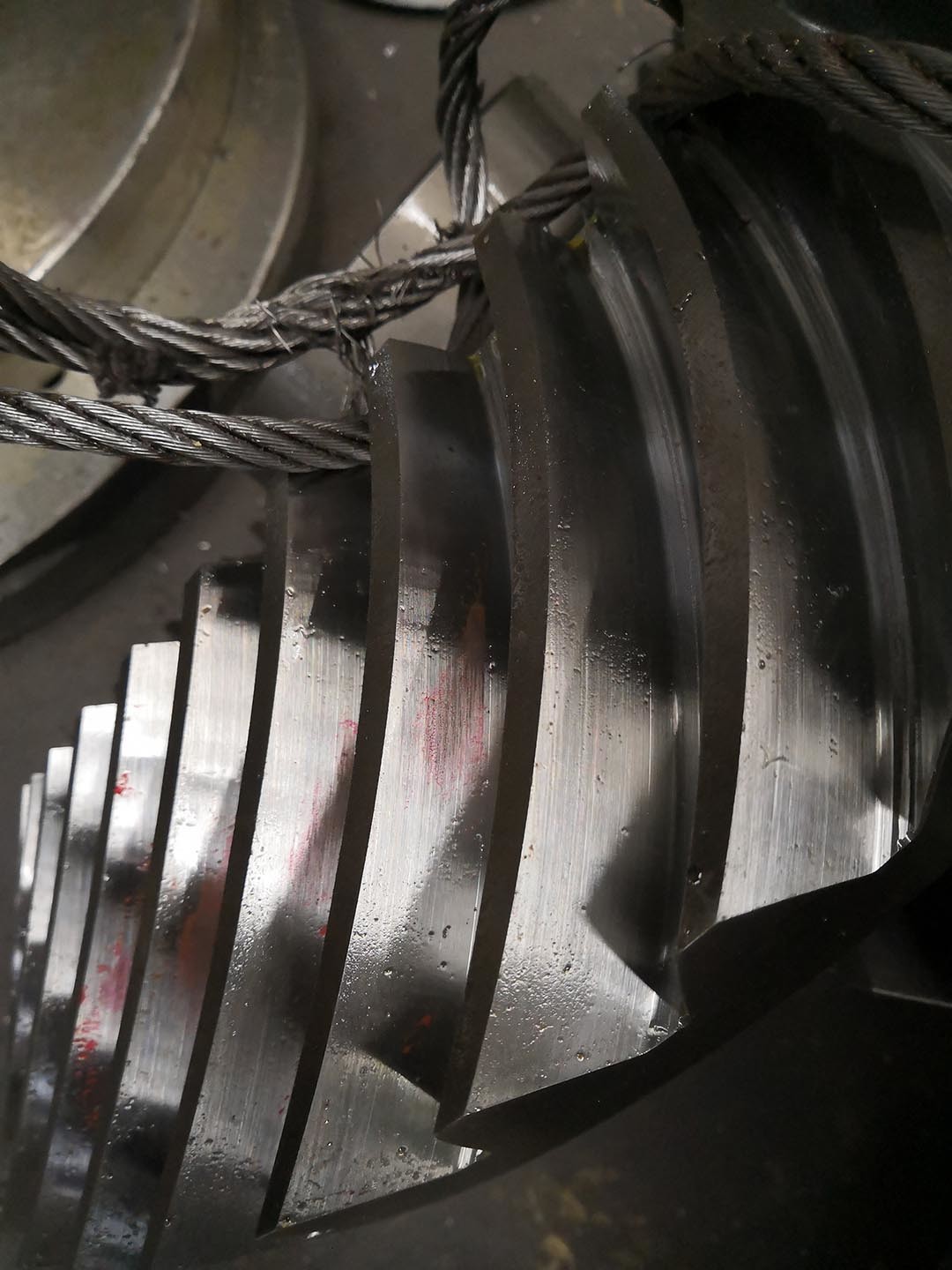

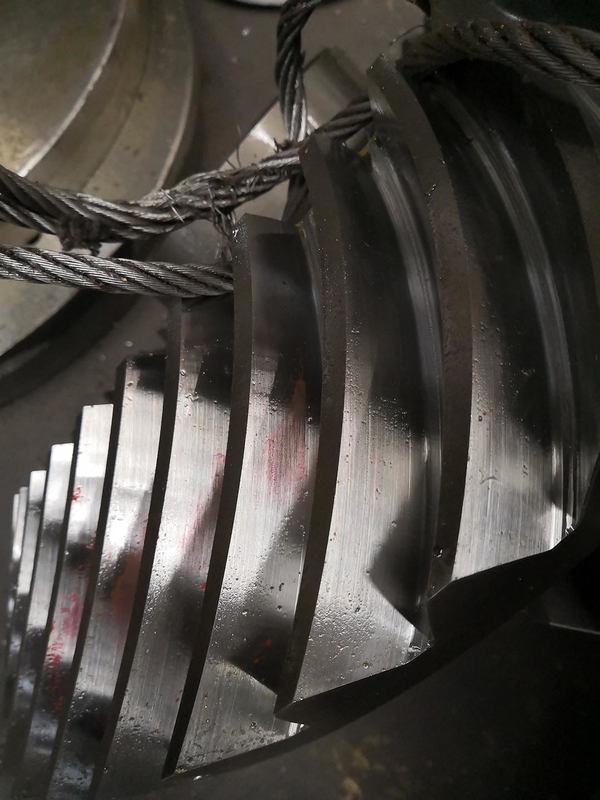

| إبراز: | DP1.8 48T Spiral Bevel Gear,DP1.8 48T gleason bevel Gear,Gleason Type Spiral Bevel Gear |
||
1) خصائص المعدات المزدوجة
أسنان المكعبات الملتوية المدارية تشكل على طول الخطوط المدارية. إنها مشابهة إلى حد ما للأسطوانية
نوع التروس المدارية حيث أن الأسنان منحنية؛ ومع ذلك، مع التروس المدارية، تكون الأسنان منحنية أيضا.
المعدات المزدوجة المزدوجة لها ميزة في القوة والتذبذب ومستوى الضوضاء على المعدات المزدوجة المزدوجة المستقيمة.
عيب التروس المزدوجة هي أنها تنتج حمولة دفع محوري. لذلك
الموقع والدعم الصلب مطلوب لتجميعها.
| المنتجات | مجموعة أدوات الحبل الدوار |
| مصنوعة حسب الطلب | √ |
| المواد | SAE 4320/ 20CrNi2MoA |
| تصنيع أسنان العدادات | طحن المعدات / طحن المعدات |
| طحن أسنان المعدات | |
| د.ب. | 1.8 |
| عدد الأسنان (Z) | 48 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الدوائر المتعرجة (β) | 35 درجة |
| درجة دقة الأسنان | الجمعية العامة للأمم المتحدة 10-11درجة |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62 HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
