| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | SS220082304 |
| الحد الأدنى لكمية: | 5 قطع |
| الأسعار: | $50.0/Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 55 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P |
| القدرة على العرض: | 1000 قطعة / شهر |
| المواد: | 20X2H4 | عملية التصنيع: | طحن المفتاح |
|---|---|---|---|
| صلابة: | 58-62 HRC | عرض خط: | 10 |
| قطر الحافة: | 150 | قطر طفيفة: | 127 |
| إبراز: | 20Cr2Ni4 عمود المفتاح المتوازي,20Cr2Ni4 رمح خدد,عمود المفتاح المتوازي مدفوعة |
||

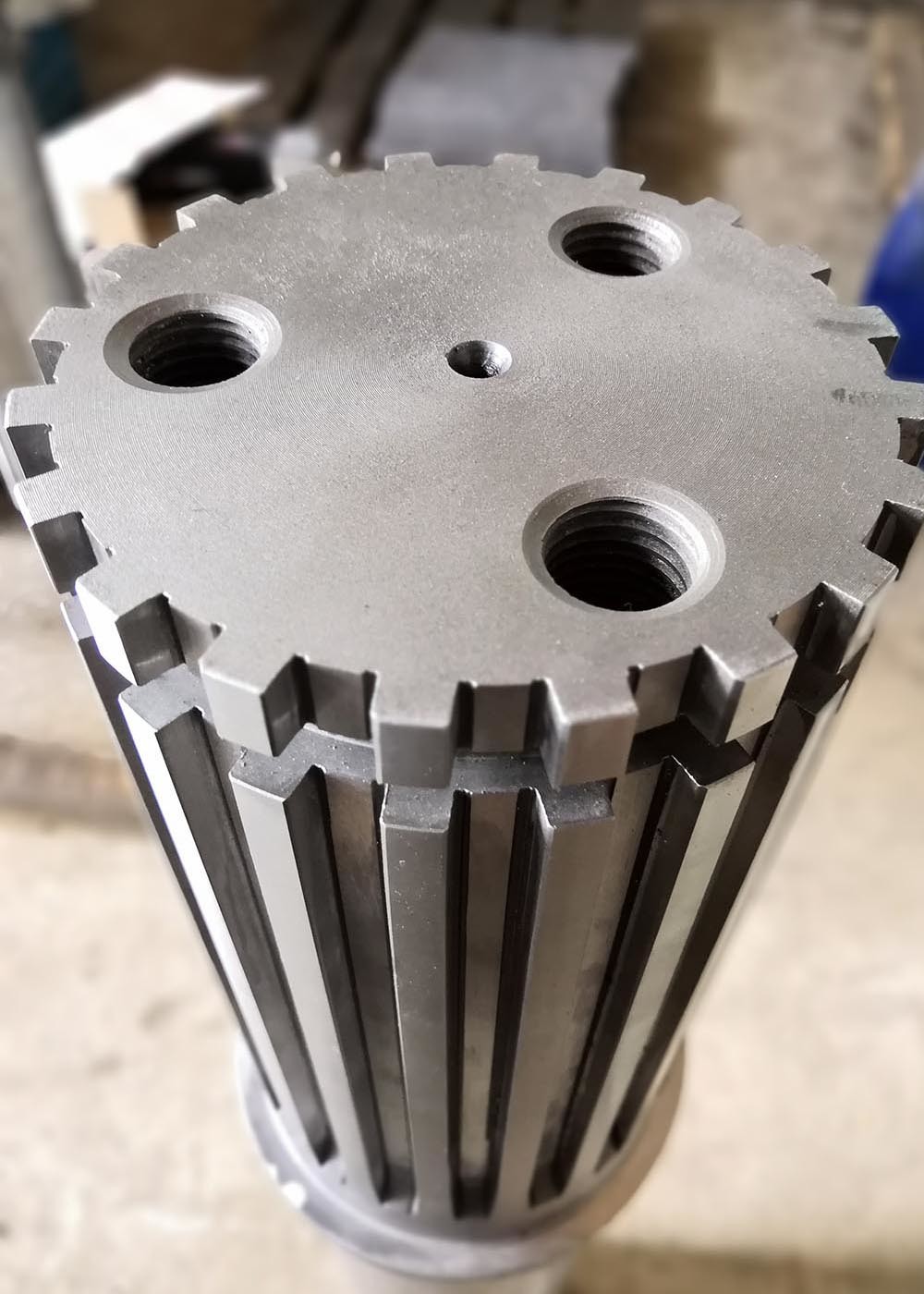

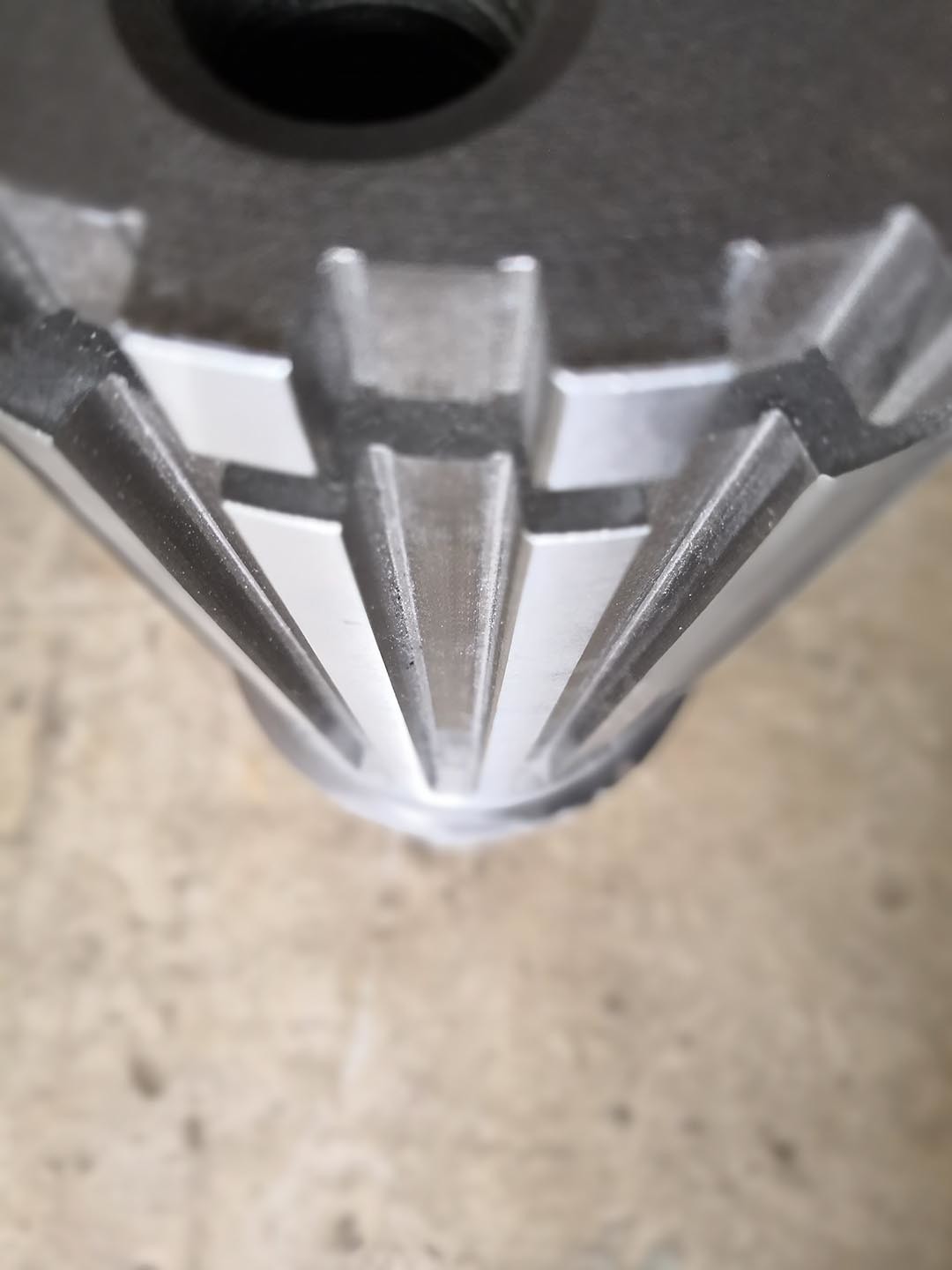

الصلب المصنوع حسب الطلب 20Cr2Ni4 Spline طحن متوازي Spline مدفوع
1) أنواع العمود المتداخل
تتوفر الألواح المزدوجة في مجموعة واسعة من التصاميم ، اعتمادا على الشكل والمساحة والحجم
من الخنادق والمفاتيح على العمود والمكونات المتزاوجة.
أ) المفتاح المتوازي المزدوج
المفاتيح المتوازية تميز تصاميم العمود المتداخل المفاتيح ذات الشكل المربع والخنادق مع الملفات الشخصية التي تعمل
متوازية مع محور العمود. هذا التصميم مثالي لتطبيقات تحمل الحمل التي تتطلب حركة سلسة.
ب) إدراج العمود المتدفق
يقلل هذا النوع من العمود المتداخل من الإجهاد على العمود باستخدام مفاتيح وشرائح معقّدة.
يتم استخدام التشابكات المدمجة عادة في التطبيقات عالية السرعة والتوترات العالية للحصول على عزم دوران أفضل و
خفض احتمالات الانزلاق أو عدم المواءمة.
| المنتجات | أشكال الشباك المستطيلة |
| مصنوعة حسب الطلب | √ |
| نوع الملف | السطح |
| الصناعة | طحن الحفر/ طحن الحفر |
| طحن أسنان المعدات | √ |
| الوحدة (M) | العادة |
| عدد الأسنان (Z) | العادة |
| زاوية الضغط (α) | 30 درجة |
| زاوية الدوائر المتعرجة (β) | |
| درجة دقة الأسنان | درجة ISO 6-7 |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62 HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
