| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | SB22082402 |
| الحد الأدنى لكمية: | 2 مجموعات |
| الأسعار: | $300/ Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 62 يومًا |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 500 مجموعة / شهر |
| الوحدة: | 14.117 | خشونة العدادات: | رع 0.8 |
|---|---|---|---|
| المعالجة الحرارية: | الكربنة | زاوية الملعب: | 52°7'48 |
| زاوية الجذر: | 53 ° 25'43 " | عرض الوجه: | 220 |
| إبراز: | ترس مخروطي 48T,ترس حلزوني حلزوني 14.117 وحدة,ترس حلزوني حلزوني ISO 6-7 |
||

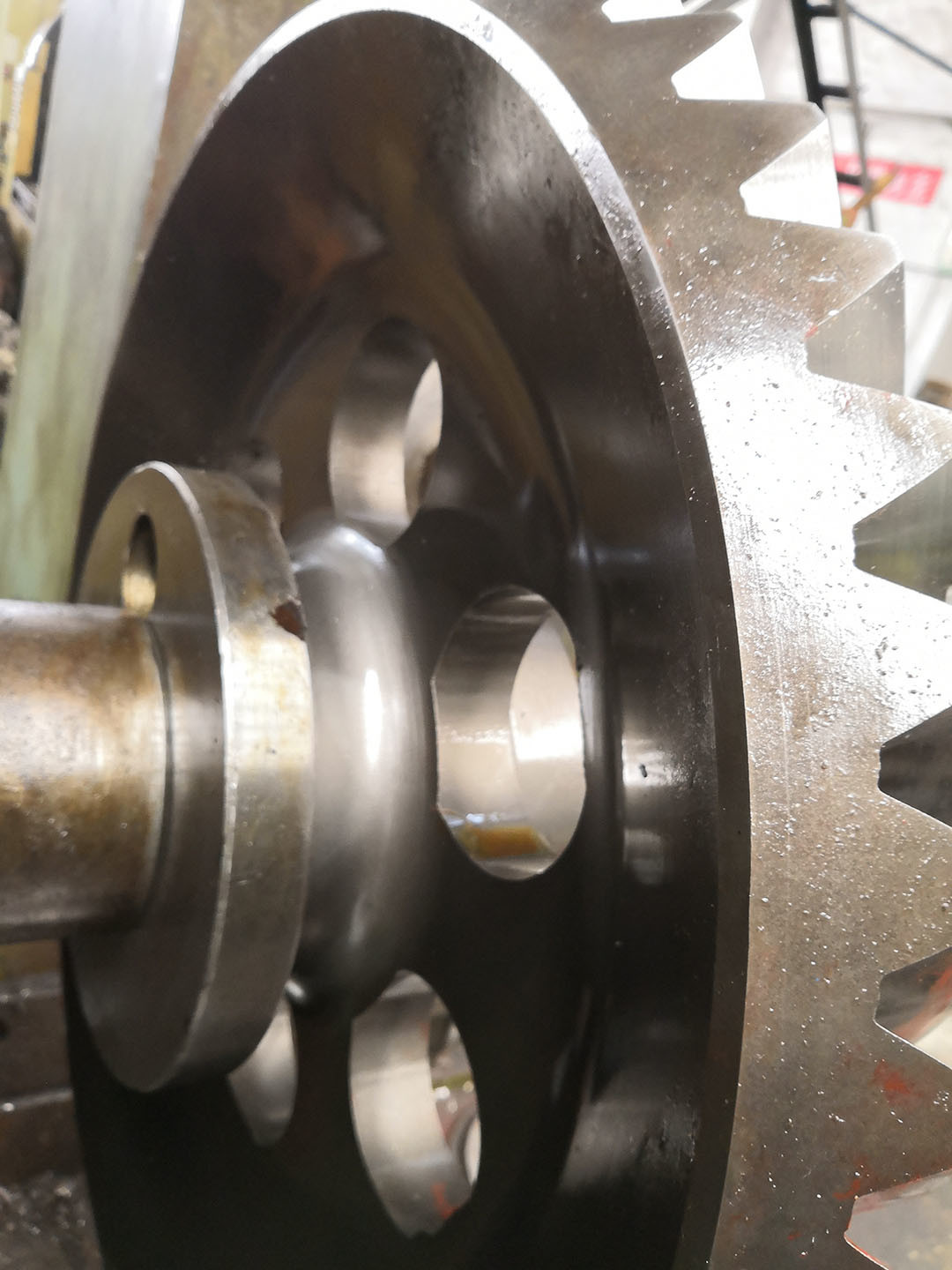

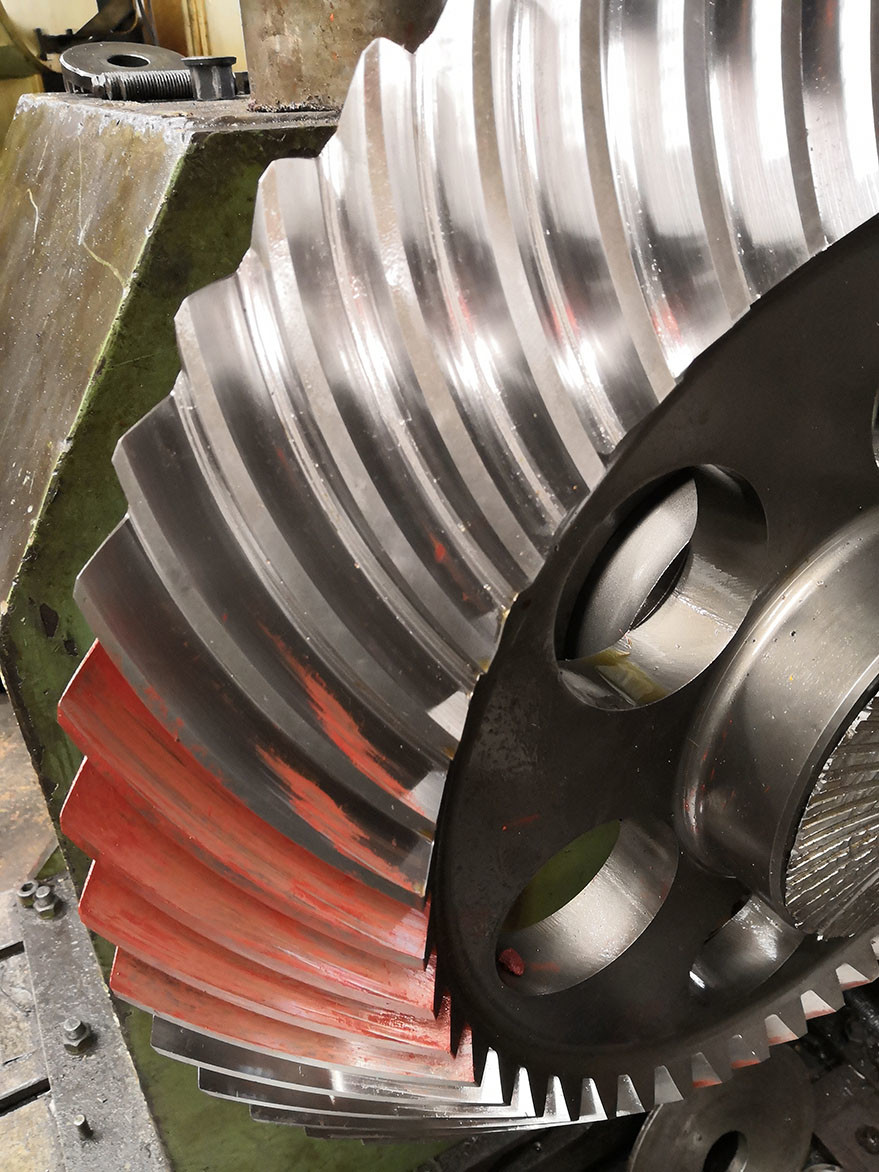

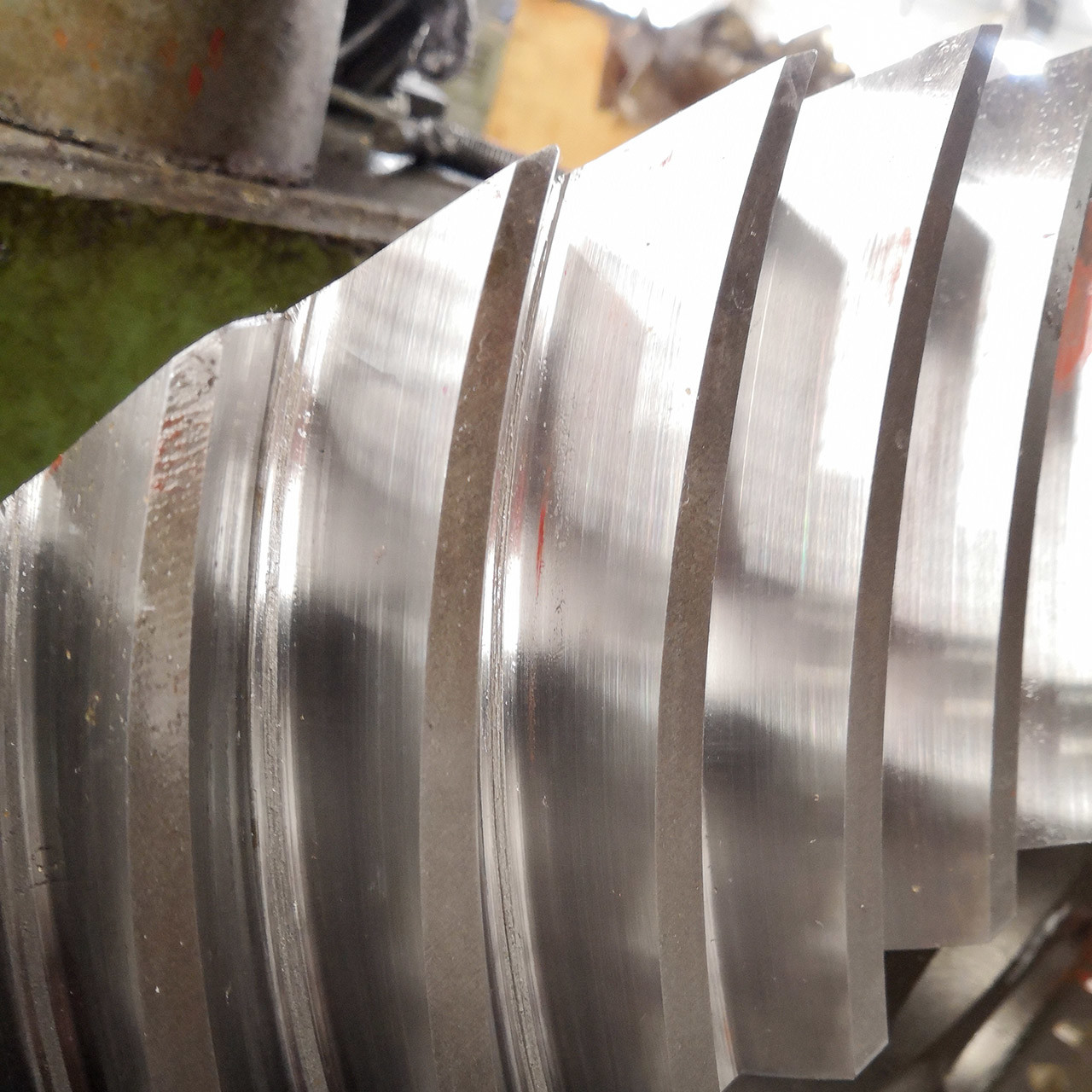

1) وصف التروس المخروطية الحلزونية
التروس المخروطية الحلزونية هي تروس مخروطية ذات أسنان حلزونية.
أهم تطبيق لهذا النقلهو في التطبيقات، على غرار ترس تفاضلي للسيارة،
حيث يتم تغيير زاوية القيادة بمقدار 90 درجة.
التصميم الحلزونيينتج اهتزازًا وضوضاء أقل من الطراز المستقيم التقليدي أو الترس المستقيم ذو الأسنان المستقيمة.
2) ميزات الترس المخروطي الحلزوني
يحتوي الترس المخروطي الحلزوني على أسنان مقطوعة في شكل حلزوني مع سطح الملعب كونه مخروطيًا.
ينتج عن هذا انخفاض في الضوضاء والاهتزاز من خلال الاشتباك التدريجي للأسنان الحلزونية مع
البدء في التلامس في أحد طرفي سن الترس والانتشار تدريجيًا عبر كامل جانب السن.
| منتجات | مجموعة تروس مخروطية حلزونية |
| صنع حسب الطلب | √ |
| مواد | SAE 4320/ 20CrNi2MoA |
| تصنيع أسنان التروس | طحن التروس وطحن أسنان التروس |
| طحن أسنان التروس | √ |
| الوحدة (M) | 14.117 |
| عدد الأسنان (Z) | 37 |
| زاوية الضغط (α) | 20° |
| زاوية الرصاص | 35° |
| درجة الدقة | ISO 6- 7 درجة |
| المعالجة الحرارية | الكربنة |
| صلابة السطح | 58-62HRC |
| مقارنة درجات كود الفولاذ | |||||
| الصين/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
معدات الإنتاج
عملية الإنتاج
التشكيل التصنيع القطع
المعالجة الحرارية الطحن الفحص
