| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | SS22090301 |
| الحد الأدنى لكمية: | 5 قطع |
| الأسعار: | $50.0/Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 55 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P |
| القدرة على العرض: | 1000 قطعة / شهر |
| رقم spline: | 22 | قطر الملعب: | 66 |
|---|---|---|---|
| صلابة: | 58-62 HRC | القطر الرئيسي: | 69 |
| ديمير البسيطة: | 60.03 | زاوية الضغط: | 30 درجة |
| إبراز: | 20CrMnTi Spline Gear Shaft,ANSI B92.1 عمود تروس ناقل الحركة,20CrMnTi |
||

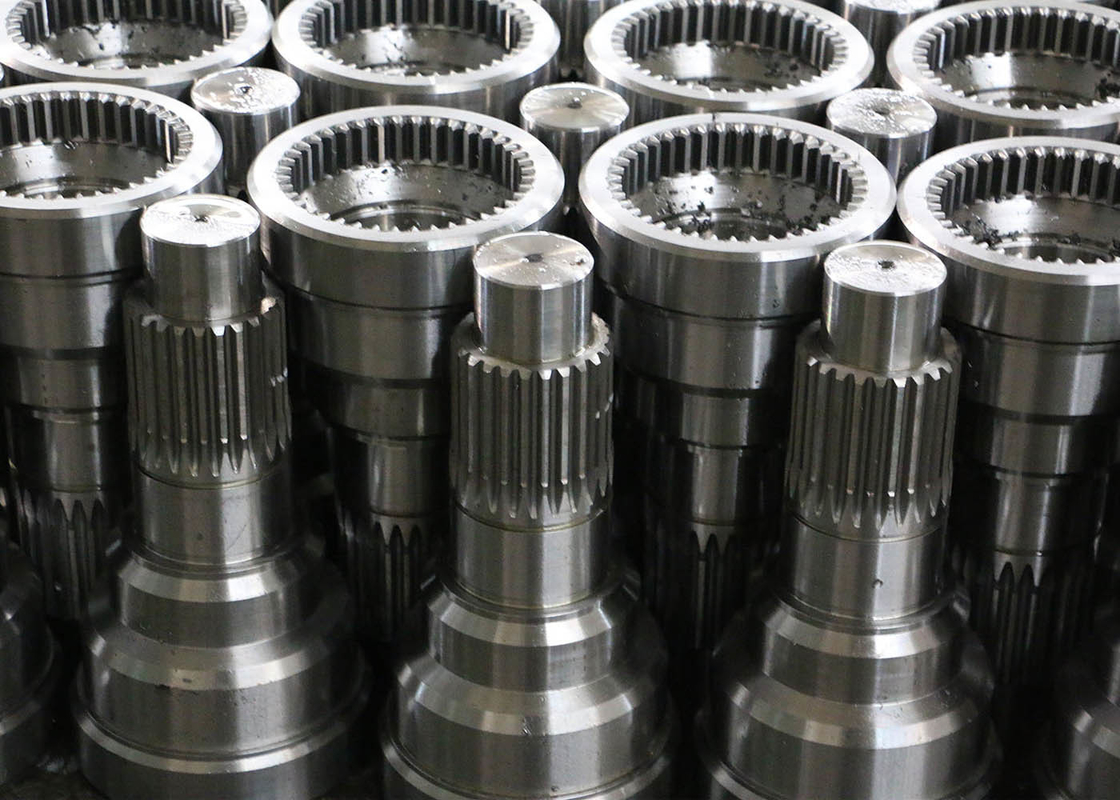

صلب سبيكة مخصص 20CrMnTi ANSI B92.1 طحن الحبل
1) خصائص عمود الشبكة
تعتبر المسامير المدمجة هي الشكل السائد للمسامير لأنها أقوى من المسامير المستقيمة وأسهل في القطع والتناسب.
الأسنان المتداخلة لها أسنان مشابهة لأسنان العدادات باستثناء أن أسنان العجلة أقصر بكثير ، ولا تدور.
يمكن تشكيل الخطوط الخارجيّة إما عن طريق التشويش أو عن طريق محرك تشكيل الخطوط.
ويمكن تشكيل التشعبات الداخلية عن طريق التشعب أو تشكيل التشعب.
أسهل طرق مختلفة لاختيار spline متداخلة في البداية بناءً على قطر العمود هي الوصول إلى قطر دائرة الطول الأولي في الوحدة.
تستخدم الخطوط اللاصقة في النهاية الثابتة للاتصالات المنزلقة للعمود مع المحاور.
في حين أن السلاسل تستخدم في نقل الطاقة على غرار التروس ، فإن هذه الميزة من السلاسل ليست مرتبطة بالملف غير المتطور الذي يشاركه السلاسل أيضًا مع التروس.
إن ملف التعريف المتأرجح يرجع إلى تقنيات تصنيع المسامير.
| المنتجات | أشكال الشباك المستطيلة |
| مصنوعة حسب الطلب | √ |
| نوع ملف المعدات | السطح |
| تصنيع أسنان العدادات | طحن الحفر/ طحن الحفر |
| طحن أسنان المعدات | √ |
| الوحدة (M) | العادة |
| عدد الأسنان (Z) | العادة |
| زاوية الضغط (α) | 30 درجة |
| زاوية الدوائر المتعرجة (β) | |
| درجة دقة الأسنان | درجة ISO 6-7 |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62 HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
