| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | HG22112201 |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | $150/ Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 50 يوما |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P |
| القدرة على العرض: | 1000 قطعة / شهر |
| المواد: | 1045 | Heat Treatment: | Quenching & Tempering |
|---|---|---|---|
| صلابة: | 220-260 هب | Module: | 10 |
| Face width: | 80 | Helix angle: | 12° |
| Pressure angle: | 20° | ||
| إبراز: | ترس حلزوني مفرد,10 وحدات ترس حلزوني فردي,ترس حلزوني مفرد 1045 فولاذ |
||

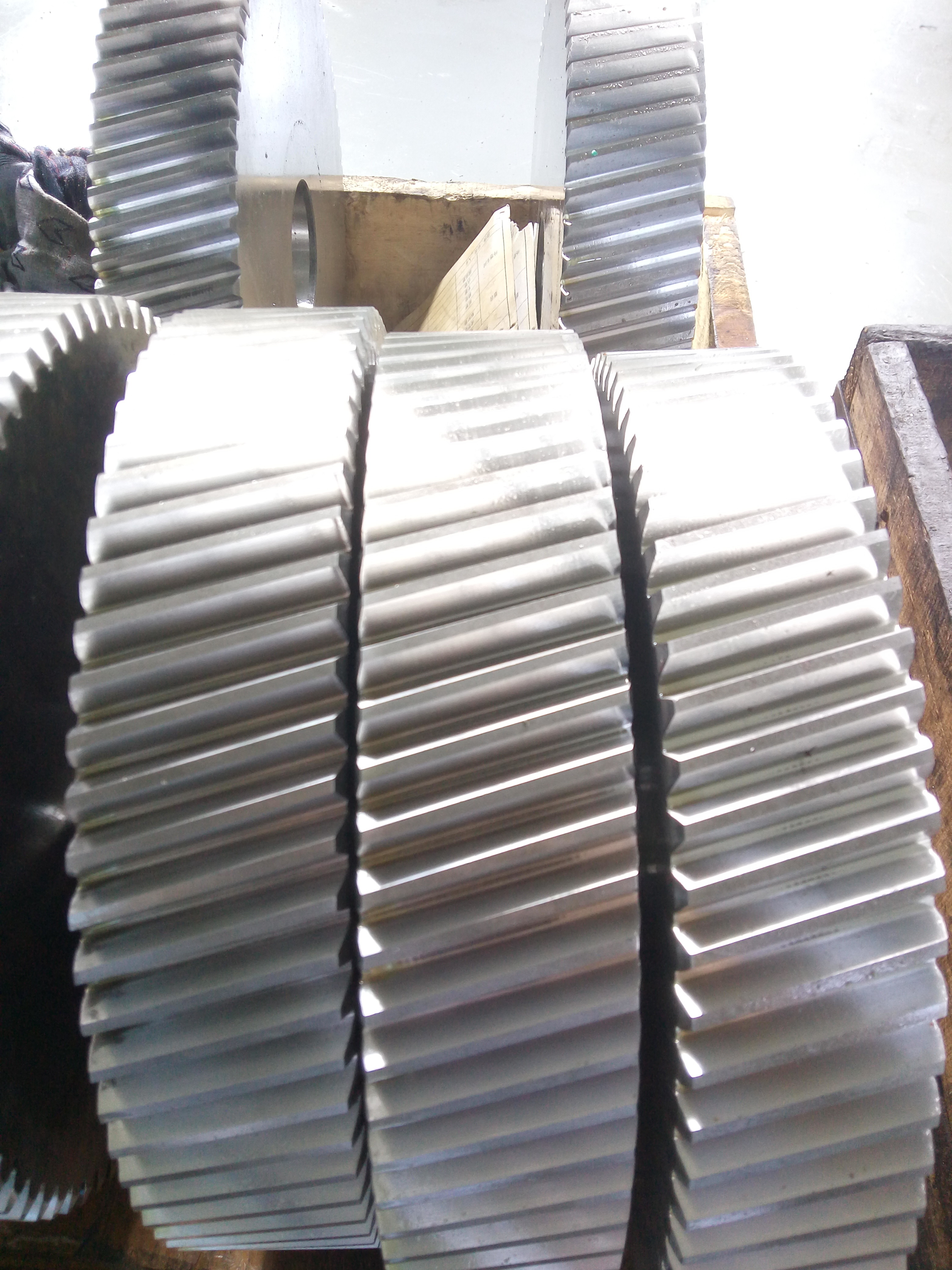

1) وصف المعدات المدارية
معدات الهليكس مع زاوية الهليكس مقارنة مع معدات العجلات.
يمكن أن يكون التروس المتحركة يساراً أو يميناً.
زاوية الضغط القياسية هي 20 درجة، بعض معدات التصميم القديمة أيضا استخدام 14.5 درجة
أجهزة التشغيل المتدلية التي تولد قوة المحور عندما تعمل الأجهزة، وتزداد قوة المحور عندما تزداد زاوية التشغيل.
2) البيانات التقنية الرئيسية للمعدات المدارية
أ) المدى القياسي العادي هو المدى القياسي في السطح العادي على أسنان العدادات المدارية.
(ب) مساحة قطر المعدات المدارية هي نفسها مثل المعدات العضوية. إنها نسبة عدد الأسنان إلى القطر.
(ج) الحجم الدائري العادي هو المسافة بين نفس النقاط من الأسنان المجاورة في سطح قطر الحجم في الاتجاه العادي.
د) وصف المدى الدائري هو نفسه مع العجلات العضوية. المسافة بين نفس النقاط على أسنان العجلات المجاورة.
(هـ) مسافة المحور هي أيضا المسافة بين نفس النقاط على الأسنان المجاورة التي يتم قياسها على الاتجاه المحوري لسطح المسافة.
| المنتجات | أدوات التشغيل المدارية |
| مصنوعة حسب الطلب | √ |
| نوع ملف المعدات | المعدات الأسطوانية |
| تصنيع أسنان العدادات | حركة المعدات |
| طحن أسنان المعدات | √ |
| الوحدة (M) | 10 |
| عدد الأسنان (Z) | العادة |
| زاوية الضغط (α) | 20 درجة |
| زاوية الدوائر المتعرجة (β) | 15 درجة |
| درجة دقة الأسنان | درجة ISO 6-7 |
| المعالجة الحرارية | التخفيف والطاقة |
| صلابة سطح | 220-260 HB |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
