| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | IHG221202 |
| الحد الأدنى لكمية: | 50 قطعة |
| الأسعار: | $150/Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 45 يوما |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة / شهر |
| Type: | Internal Helix Gear | Profile Type: | Helix Gear |
|---|---|---|---|
| Module: | 2 | Manufacturing Process: | Power Skiving |
| Quality Grade: | ISO 7-8 Grade | Face Width: | 35 |
| إبراز: | معدات النقل الزاوية المتعرجة 45 درجة,تصنيع الدقة لآلات نقل السرعة,Transmission Gears Precision Manufacturing |
||

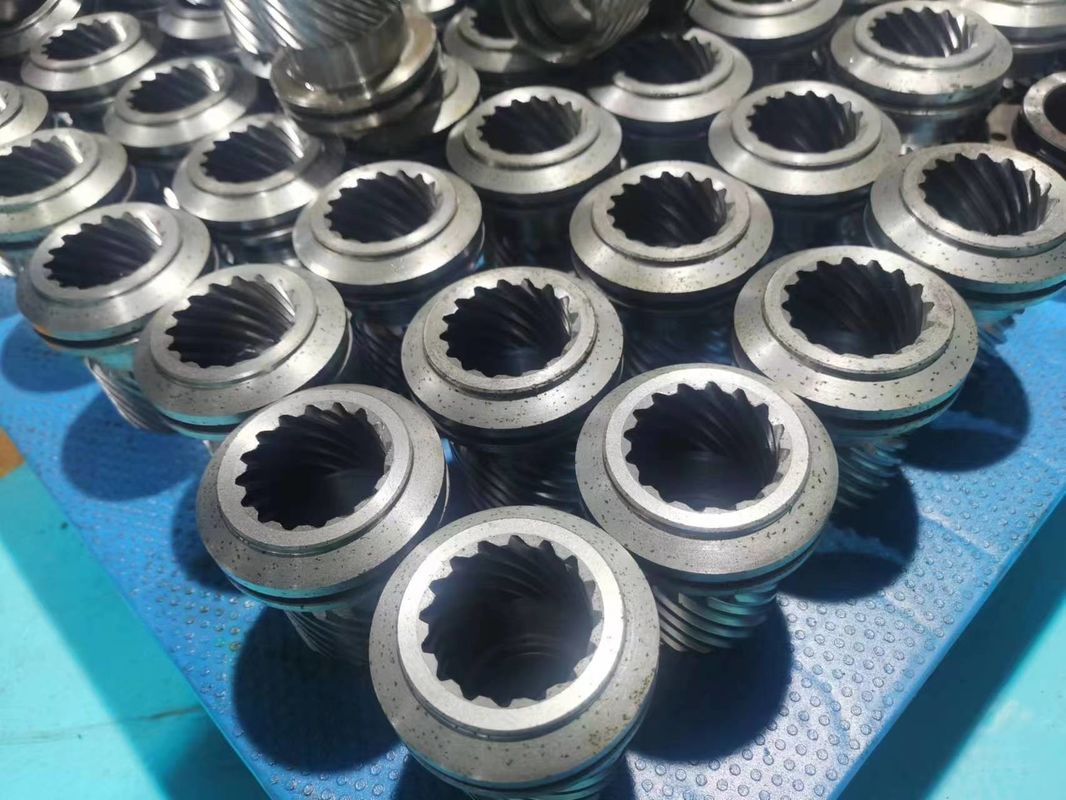

تروس حلزونية داخلية مشطوبة بالطاقة بوحدة 2 وزاوية حلزونية 45 درجة
1) وصف الترس الحلزوني الداخلي
التروس الحلزونية الداخلية هي نوع خاص من التروس ذات شكل أسنان حلزوني ومشكلة على السطح الداخلي لعضو أسطواني،
تتشابك مع ترس حلزوني خارجي لتحقيق نقل الطاقة.بالمقارنة مع التروس الداخلية المسننة،
يتميز تصميم أسنانه الحلزونية بمزايا في أداء النقل،وقدرة التحمل، والتحكم في الضوضاء، ويستخدم على نطاق واسع
في السيناريوهات الصناعية التي تتطلب تخطيطًا مضغوطًاونقلًا فعالًا للطاقة.
2) الميزات الرئيسية للترس الحلزوني الداخلي
أ) ثبات نقل عالي
عملية التشابك للأسنان الحلزونية هي تلامس تدريجي،مع منطقة تلامس أكبر والنقل التدريجي للحمل من سن واحد
إلى التالي، مما يقلل من الصدمات والاهتزازات وضوضاء التشغيل.
ب) قدرة تحمل قوية
تؤدي منطقة التلامس الأكبر والزاوية الحلزونية إلى توزيع أكثر اتساقًا للقوى المحورية، مما يسمح للتروس الحلزونية الداخلية
بتحمل أحمال شعاعية ومحورية أعلى من التروس الداخلية المسننة من نفس المواصفات، مما يجعلها مناسبة لسيناريوهات عزم الدوران العالي.
ج) استخدام ممتاز للمساحة
توفر بنية الترس الداخلية نفسها مساحة شعاعية من خلال "الاشتباك الداخلي" (تقع التروس الخارجية داخل الترس الداخلي)،
بينما يعمل التصميم الحلزوني على تحسين الأبعاد المحورية بشكل أكبر للمعدات المدمجة.
د) تحسينات الكفاءة
يقلل الاشتباك السلس من فقدان الطاقة، وعادة ما تكون كفاءة النقل أعلى من تلك الموجودة في التروس المسننة.
3) تطبيقات الترس الحلزوني الداخليأ) علبة التروس الصناعية: تستخدم لإبطاء السرعة أو زيادة سرعة نقل معدات التعدين والمعادن، ونقل عزم دوران عالي الطاقة.
ب) مجموعات نقل الحركة في السيارات: مثل آليات التروس الكوكبية في ناقل الحركة الأوتوماتيكي، باستخدام التروس الحلزونية الداخلية للتخطيط المضغوط وإخراج عزم الدوران العالي.
ج) آلات البناء: نقل الطاقة بين المحرك الهيدروليكي وجهاز العمل للحفارات والرافعات.
د) الفضاء: مخفضات المروحيات، وأنظمة قيادة الصواريخ، وغيرها من المجالات التي تتطلب موثوقية عالية وصغر الحجم.
منتجات
| ترس حلزوني داخلي | صنع حسب الطلب |
| √ | نوع ملف تعريف الترس |
| ترس داخلي | تصنيع أسنان التروس |
| تشطيب الطاقة | طحن أسنان التروس |
| الوحدة (م) | |
| 2 | عدد الأسنان (ض) |
| 28 | زاوية الضغط (α) |
| 20 درجة | زاوية الحلزون (β) |
| 45 درجة | درجة دقة الأسنان |
| ISO 7-8 Grade | المعالجة الحرارية |
| التبريد والتقسية | صلابة السطح |
| 220-260 HB | مقارنة درجات كود الصلب |
| الصين/GB | |||||
| ISO | ГОСТ | ASTM | JIS | DIN | 45 |
| 1045 | 45 | 1045 | S45C | CK45 | 40Cr |
| 41Cr4 | 40Cr | 1045 | S45C | CK45 | 40Cr |
| 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 | 20CrMo |
| 18CrMo4 | 42CrMo | 4118 | SCM22 | 25CrMo4 | 42CrMo |
| 42CrMo4 | 20CrNi2Mo | 4140 | 20CrNi2Mo | 42CrMo4 | 20CrNi2Mo |
| 20CrNi2Mo | 20CrNi2Mo | 20CrNi2Mo | 20CrNi2Mo | ||
| 20X2H4A | 20CrNiMo | ||||
| 20CrNiMo2 | 20CrNi2Mo | 8720 SNCM220 |
21NiCrMo2 | 40CrNiMoA | 40XH2MA/ |
| 40XHMA | 4340 | SNCM439 | 40NiCrMo6/ | 36NiCrMo4 | 20CrNi2Mo |
