التروس المخروطية المستقيمة
>
|
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | YZGEAR |
| إصدار الشهادات | QC |
| رقم الموديل | BG23102501 |

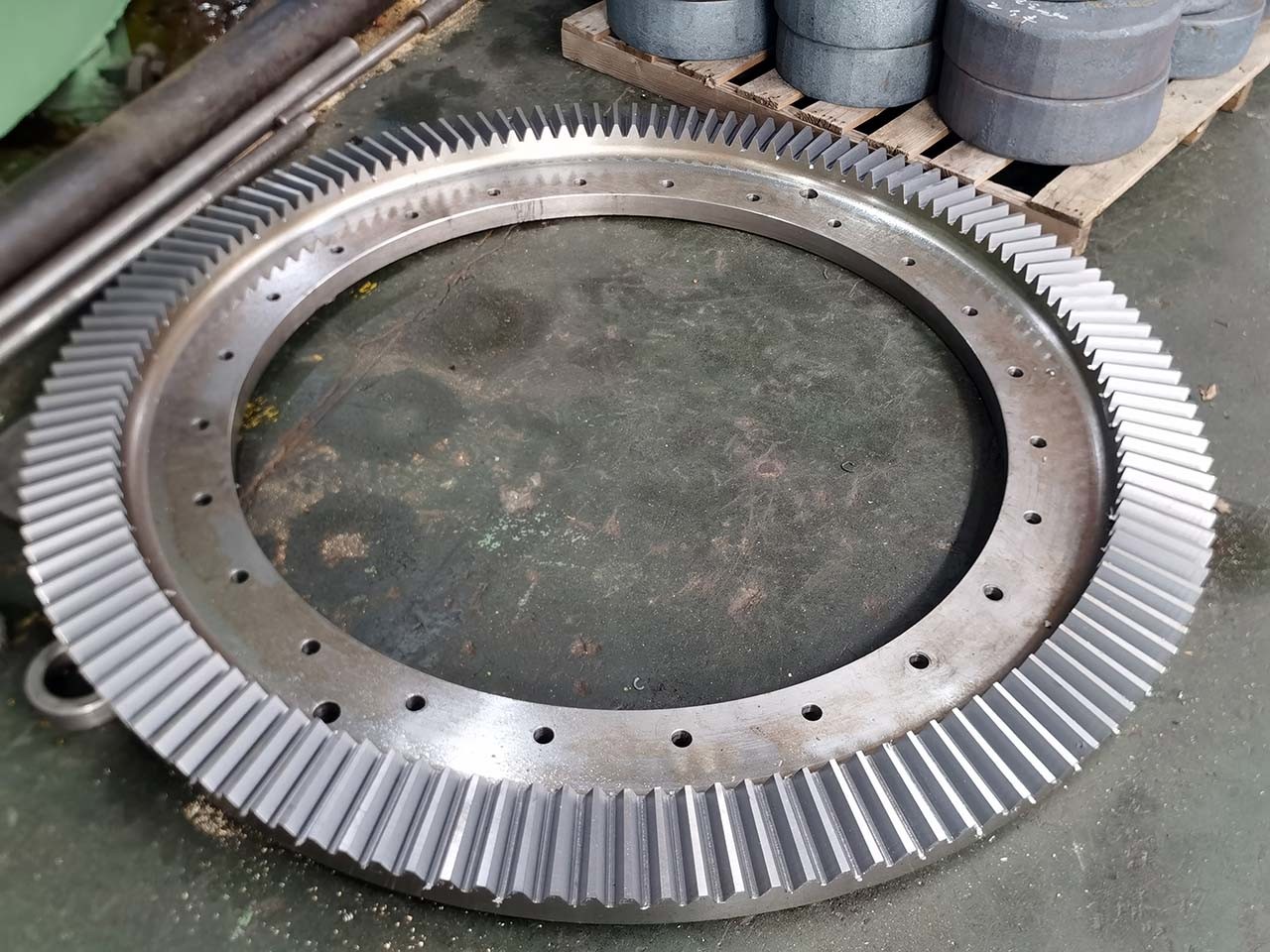

أدوات الحبل المستقيمة ذات الحجم الكبير مع الفولاذ AISI 4140 (42CrMo Steel)
أدوات التشنج المستقيمة هي نوع من أدوات التشنج المستقرة التي تتكون من أدوات شكل مخروط مع أسنان مستقيمة.
يتم استخدامها لنقل الطاقة والحركة بين المحاور المتقاطعة بزاوية محددة ، عادة 90 درجة.
يتم استخدام التروس المنحني المستقيمة على نطاق واسع في تطبيقات مختلفة مثل اختلافات السيارات ، والأدوات الكهربائية ،
الآلات الزراعية والمعدات الصناعية.
فيما يلي بعض النقاط الرئيسية حول المكواة الموالية المستقيمة:
تشكيل الأسنان: أسنان التروس المنحني المستقيمة متقاطعة مع محور التروس.
يتم قطع الأسنان عموديا على وجه العدادات وتتوازى مع مخروط المولد ، مما يؤدي إلى ملف أسنان بسيط.
هذا التصميم يسمح لنقل الطاقة بكفاءة وسهولة التصنيع.
زاوية العمود 90 درجة: عادة ما تستخدم المكواة المنحنية المستقيمة عندما تحتاج العمودات المتقاطعة إلى نقل الطاقة والحركة بزاوية 90 درجة.
فهي مناسبة بشكل خاص لدفع الزاوية المستقيمة والتطبيقات التي تتطلب تغيير الاتجاه.
| المنتجات | أدوات المزق المستقيمة |
| مصنوعة حسب الطلب | √ |
| زاوية العمود | 90 درجة |
| تصنيع أسنان العدادات | تشكيل المعدات |
| طحن أسنان المعدات | |
| الوحدة (M) | 14.5 |
| عدد الأسنان (Z) | 26/60 |
| زاوية الضغط (α) | 20 درجة |
| درجة دقة الأسنان | الصف ISO 8-9 |
| المعالجة الحرارية | صلابة الحث/كربوريزة |
| صلابة سطح | معدل الارتفاع من 58-62 HRC / معدل التروس 50-55 HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
