| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | 20 مجموعة |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| العرض: | 200 ملم | رقم الأسنان: | 14 |
|---|---|---|---|
| المواد: | الصلب | عملية التصنيع: | طحن التروس |
| درجة الجودة: | درجة ISO 6 | صلابة: | HRC 58-62 |
| إبراز: | أدوات التشغيل ذات الجانبين المزدوجة,تصميم السطح التجويفي الهوائي,Hyperbolic Surface Design Spiral Bevel Gears |
||

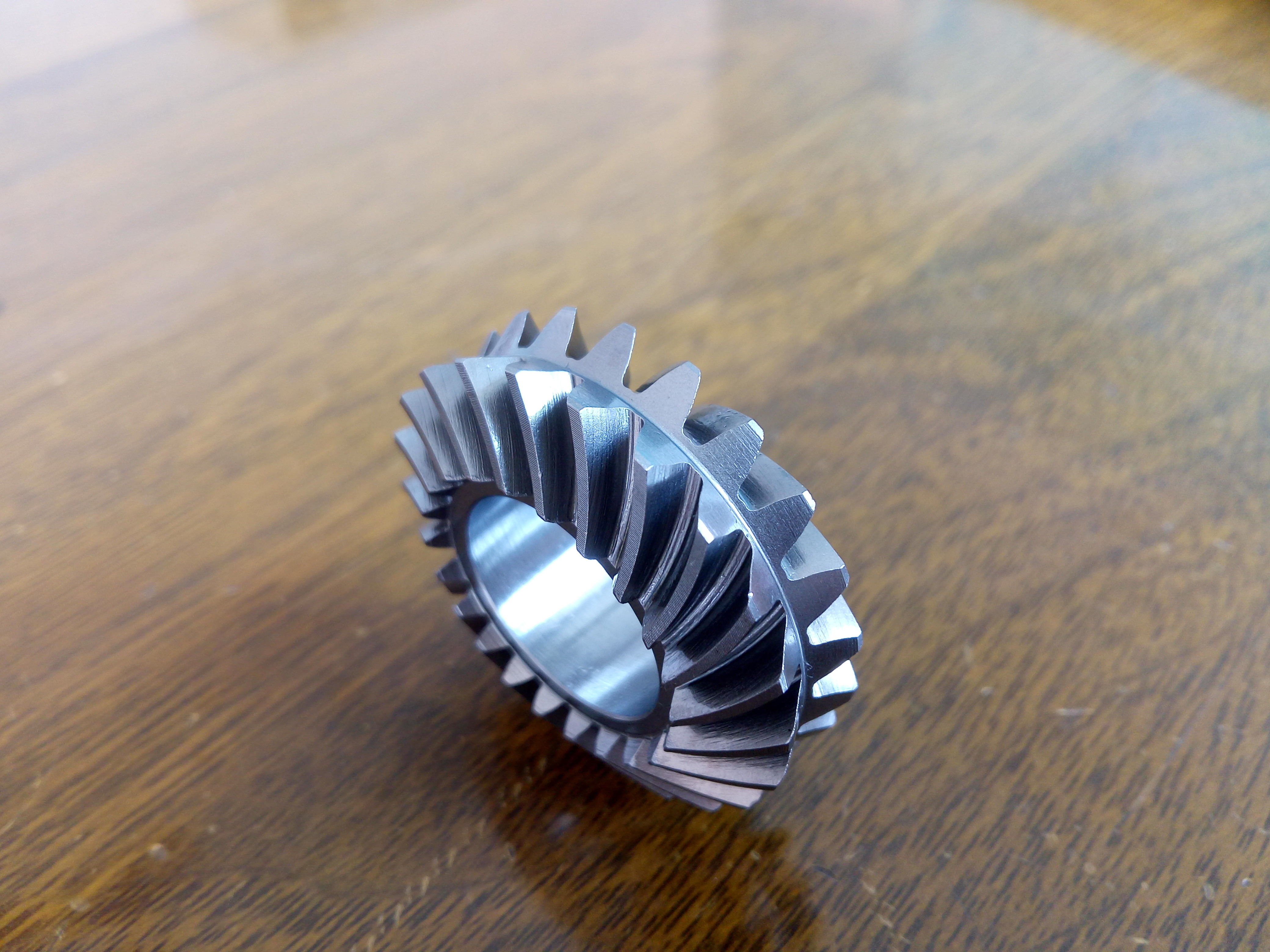

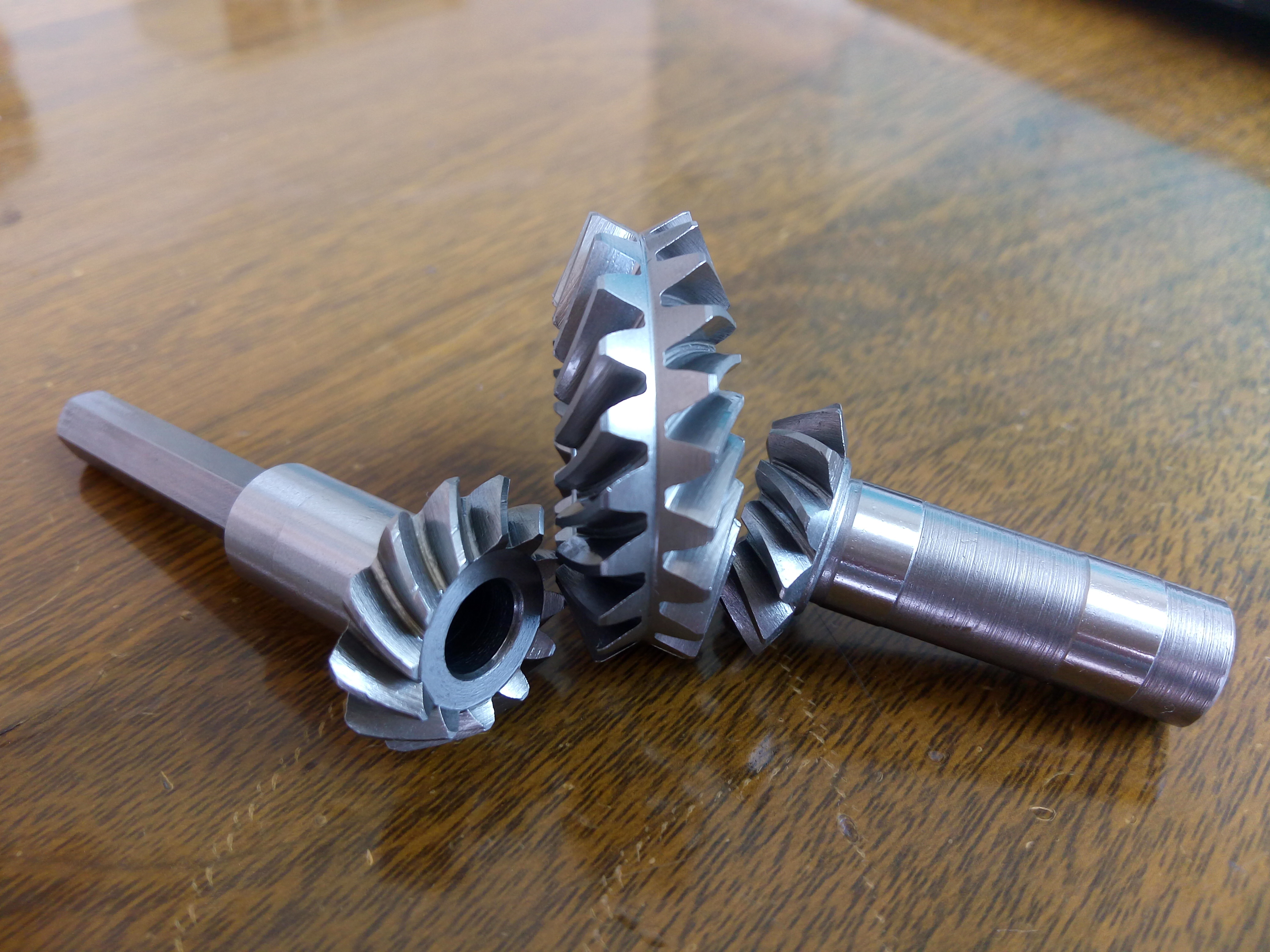

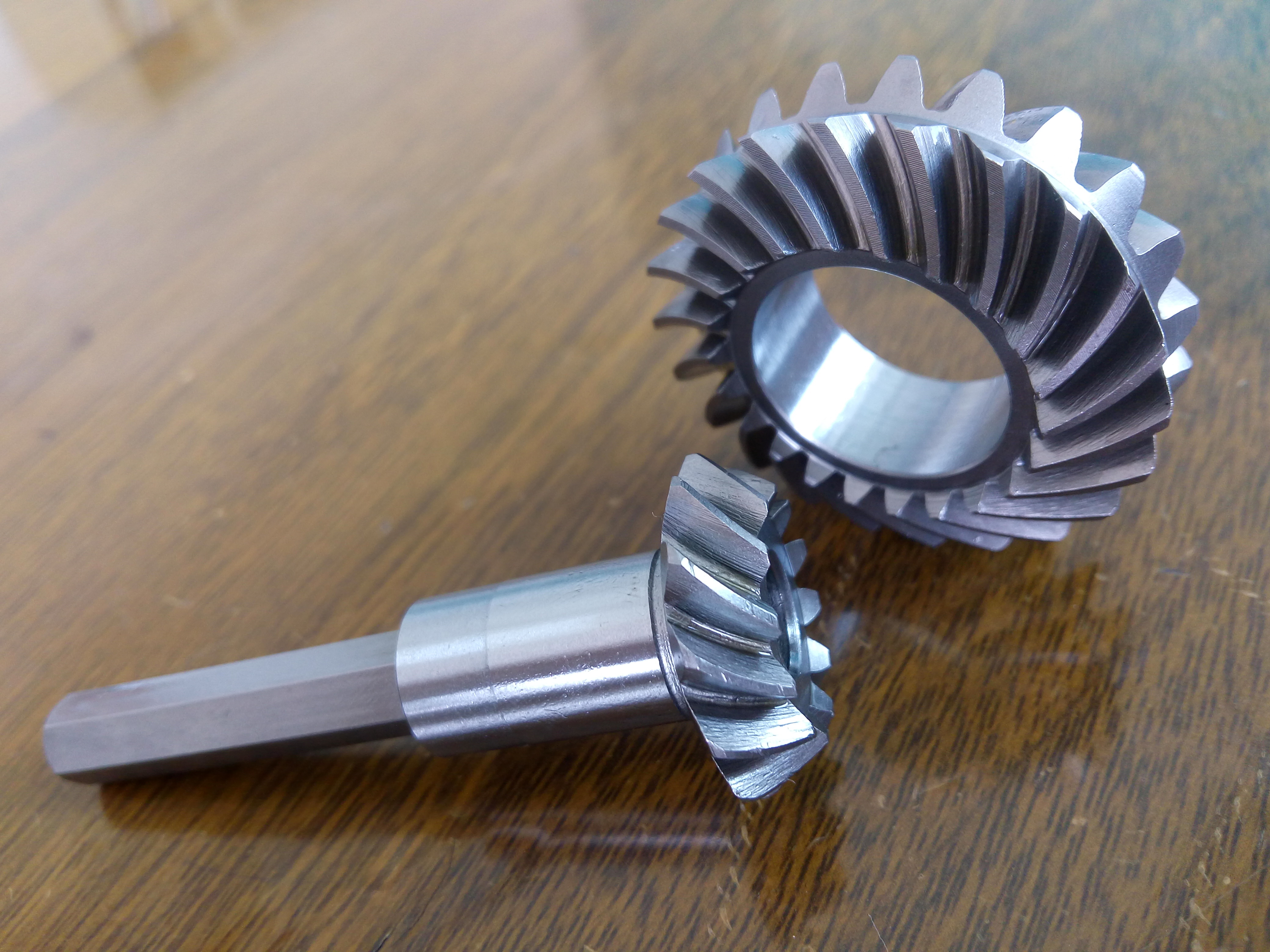

1) وصف المعدات المزدوجة ذات الجانبين
المعدات المزدوجة الجانبية هي نوع خاص من المعدات المزدوجة المزدوجة ، والتي لها ميزات المعدات المزدوجة المزدوجة ومجموعات الديدان.
يتم تطبيق التروس المنحني المدارية ذات الجانبين المزدوجة على نطاق واسع في المناسبات التي تتطلب فيها عزم دوران عالية ونقل دقة عالية.
2) خصائص المعدات المزدوجة ذات الجانبين
a) تصميم السطح العالي: يتم ترتيب عمود التروس ، على الرغم من عدم تقاطعه جسديًا ، في تكوين تقاطع فضائي. هذا التصميم يعزز نسبة اتصال التروس ،يزيد من قدرتها على تحمل الحمولة، وتحسين سلاسة النقل، مما يسهم في تحقيق أداء ميكانيكي أكثر كفاءة وموثوقية.
ب) ملف أسنان متعرج: يتم توزيع سطح الأسنان بطريقة متعرج. أثناء التشغيل ، يمكن للدراجة تحقيق اتصال تدريجي ، مما يقلل بشكل فعال من قوة الاصطدام ومستويات الضوضاء.وهو مناسب بشكل خاص لأجهزة نقل عالية السرعة.
(ج) الشبكة ذات الجانبين: أسطح الأسنان للشبكة الصغيرة والشبكة الكبيرة في نفس الوقت على كلا الجانبين ،تحسين توازن الحمل بشكل كبير والكفاءة العامة خلال عملية النقل.
| المنتجات | أدوات التشغيل المزدوجة الجانب |
| مصنوعة حسب الطلب | √ |
| نوع ملف المعدات | غليسون |
| الصناعة | طحن المعدات و طحن أسنان المعدات |
| طحن الأسنان | √ |
| الوحدة (M) | 16 |
| عدد الأسنان (Z) | 14 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الرصاص | 15 درجة |
| درجة الدقة | درجة ISO 6 |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
