| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | مجموعتان |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| المواد: | الصلب | نوع بروسي: | جليسون |
|---|---|---|---|
| التصنيع: | شبكة التروس | الحلزون زاوية: | 15 درجة |
| ملف تعريف الترس: | نوع غليسون | الدقة: | أغما 10-11 الصف |
| إبراز: | 16.477 أدوات التشغيل المدارية,معدات التشغيل المخصصة,Customized Spiral Bevel Gears |
||

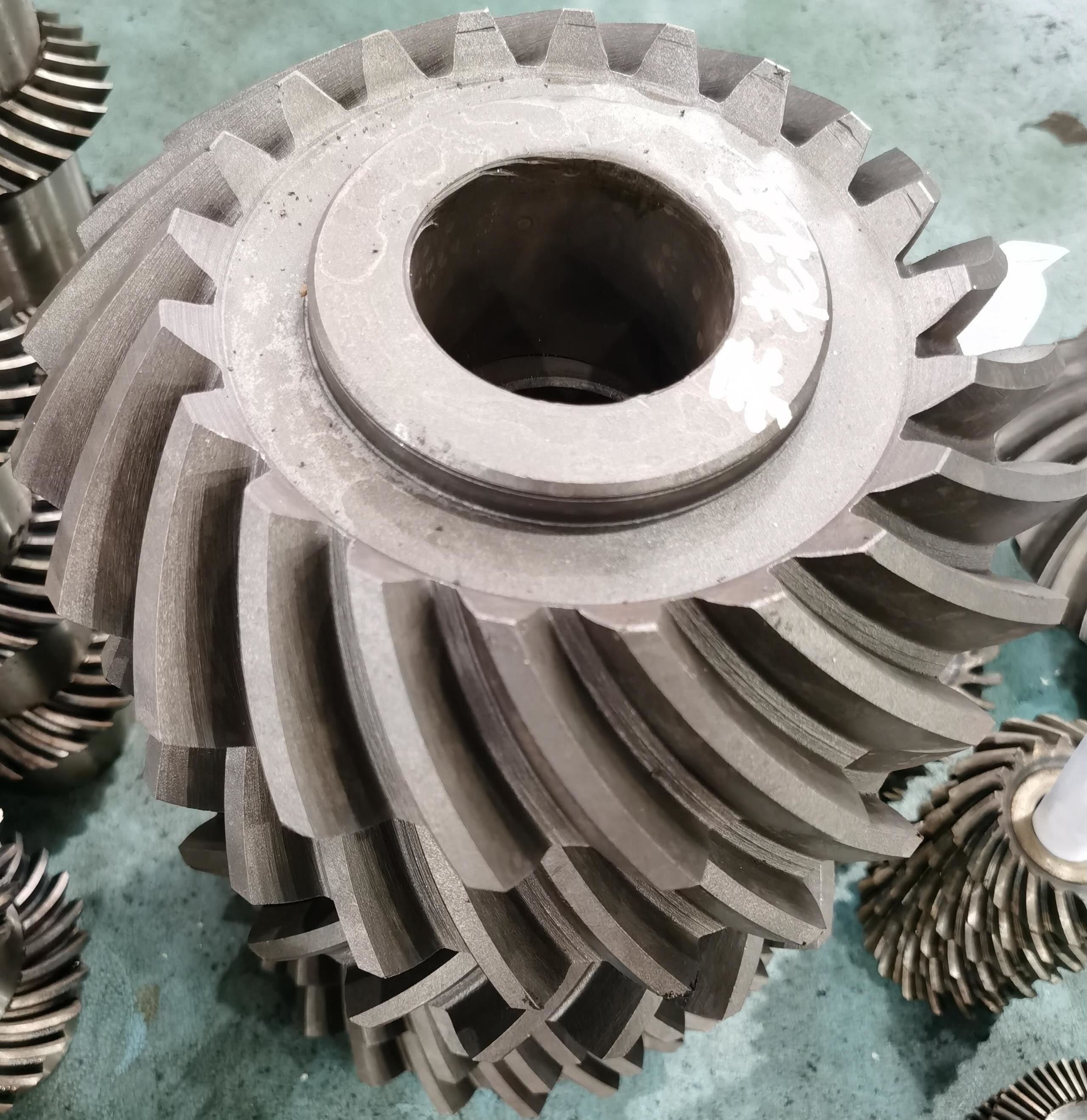

1) وصف المعدات المتحركة
هذا النوع من المعدات المزدوجة مع الملف التشبعية الحلزونية الأسنان تظهر مزايا أداء لا مثيل لها في ناقلات المحور غير الموازية،وهي مناسبة بشكل خاص لظروف متطلبة تتطلب كل من الدقة والموثوقية.
2) مزايا المعدات المزدوجة
a) استمرارية الترابط: الاتصال المتزامن لعدد الأسنان ≥ 2.5
ب) القدرة على تحمل الحمل: نسبة عزم الدوران الثابت تصل إلى 1.8 مرة من مواصفات العجلات
(ج) إدارة الحرارة: ارتفاع درجة حرارة العمل هو 22 درجة مئوية أقل من المعيار الصناعي
3) تطبيقات المعدات المزدوجة
a) النقل البري: صندوق نقل السكك الحديدية عالية السرعة
ب) التصنيع الصناعي: وحدة المحرك الرئيسي لمصنع التدحرج البارد
(ج) الدفاع الوطني والصناعة العسكرية: صندوق نقل ذو جانبين للسيارات المدرعة
| المنتجات | أدوات الدبوس المدارية |
| مصنوعة حسب الطلب | √ |
| نوع ملف المعدات | غليسون |
| تصنيع أسنان العدادات | طحن المعدات |
| طحن أسنان المعدات | √ |
| الوحدة (M) | 16.477 |
| عدد الأسنان (Z) | 21 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الرصاص | 15 درجة |
| درجة دقة عمود الدودة | درجة ISO 6 |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
