| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | مجموعتان |
| الأسعار: | 300＄ |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| مصنوع بطريقة مخصصة: | نعم.. | المعالجة الحرارية: | الكربنة |
|---|---|---|---|
| زاوية الضغط: | 20 درجة | طريقة التصنيع: | المشكل والعتاد / طحن التروس |
| زاوية الوجه: | 21.01 درجة | عدد أسنان التروس: | 26 طن / 65 طن |
| إبراز: | أدوات المنجم المستقيمة متعددة الاستخدامات,90 درجة زاوية العمود,أدوات التروس المستقيمة متعددة الاستخدامات,90 deg Shaft Angle Bevel Gears,Versatile Straight Bevel Gears |
||

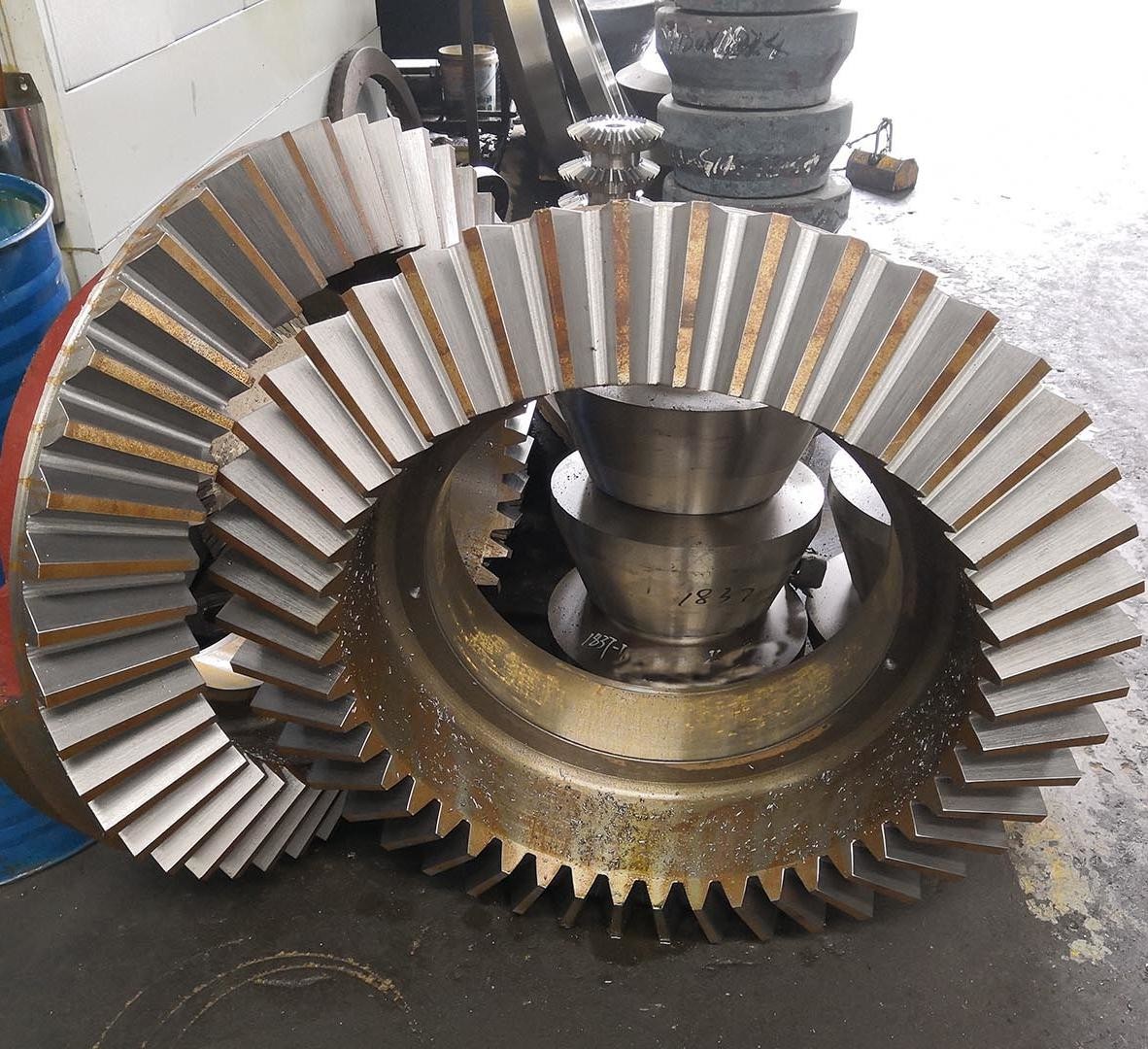

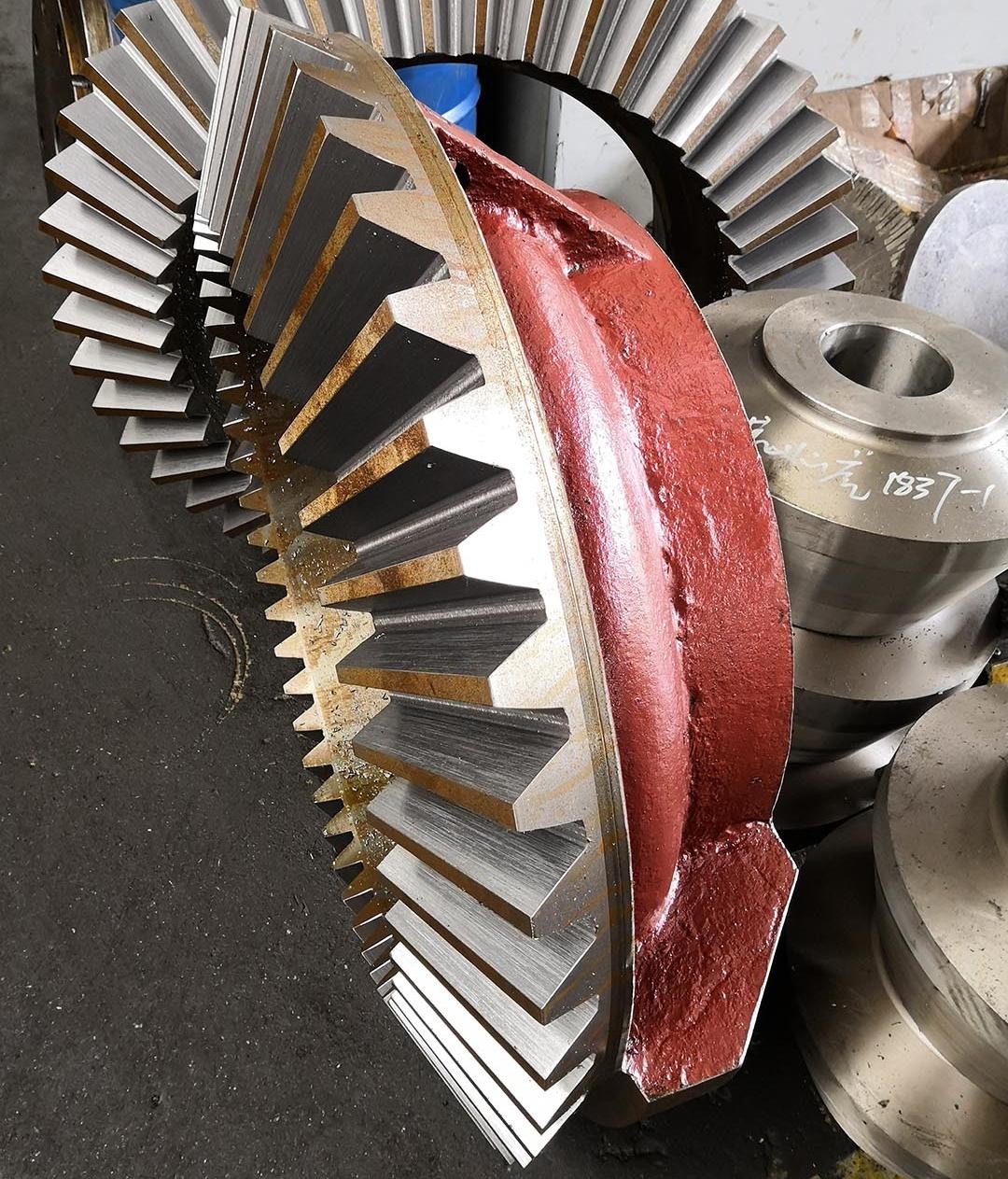

1) وصف المعدات المستقيمة
عجلة التشكل المنحني المستقيمة هي نوع من عجلات التشكل المنحني التي يتم توزيع خطوط الأسنان في خط مستقيم على طول المولد المخروط.
يستخدم لنقل الطاقة بين المحاور المتقاطعة (عادة في زاوية 90 درجة).
2) خصائص المعدات المستقيمة
أ) ملف أسنان هو خط مستقيم وموازي لمصدر المخروط.
ب) تكون أسطح الأسنان ذات شكل قوس متداخل أو دائري ، وتظهر أثناء الشبكة اتصال نقطة.
(ج)قابلة للتطبيق على تخطيط ناقل الحركة حيث يتقاطع العمودان.
3) مزايا المعدات المستقيمة
أ) هيكل بسيط: التصميم والتصنيع أسهل من التروس المحاورية.
b) كفاءة نقل عالية: خسارة الاحتكاك في شبكة التروس المستقيمة صغيرة ، ويمكن أن تصل الكفاءة إلى أكثر من 95٪.
ج) انخفاض التكلفة: تكنولوجيا المعالجة ناضجة ومناسبة للإنتاج الضخم.
| المنتجات | أدوات المزق المستقيمة |
| مصنوعة حسب الطلب | √ |
| زاوية العمود | 90 درجة |
| تصنيع أسنان العدادات | تشكيل المعدات |
| طحن أسنان المعدات | √ |
| الوحدة (M) | 12 |
| عدد الأسنان (Z) | 32 |
| زاوية الضغط (α) | 20 درجة |
| درجة دقة الأسنان | الصف ISO 8-9 |
| المعالجة الحرارية | صلابة الحث/كربوريزة |
| صلابة سطح | معدل الارتفاع من 58-62 HRC / معدل التروس 50-55 HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
