| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | 200 مجموعة |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| المعالجة الحرارية: | الكربنة | زاوية لولبية: | 20 درجة |
|---|---|---|---|
| الحلزون زاوية: | 15 درجة | تصنيع المعالجة: | طحن التروس |
| الصلابة الأساسية: | 220-280 غ | تطبيق: | نقل الطاقة |
| نوع الملف الشخصي: | جليسون | ||
| إبراز: | تروس حلزونية مشطوفة للتشابك السلس,معدات التشغيل المزدوجة ذات الضوضاء المنخفضة,تروس حلزونية مشطوفة عالية الموثوقية,Low Noise Spiral Bevel Gears,High Reliability Spiral Bevel Gears |
||

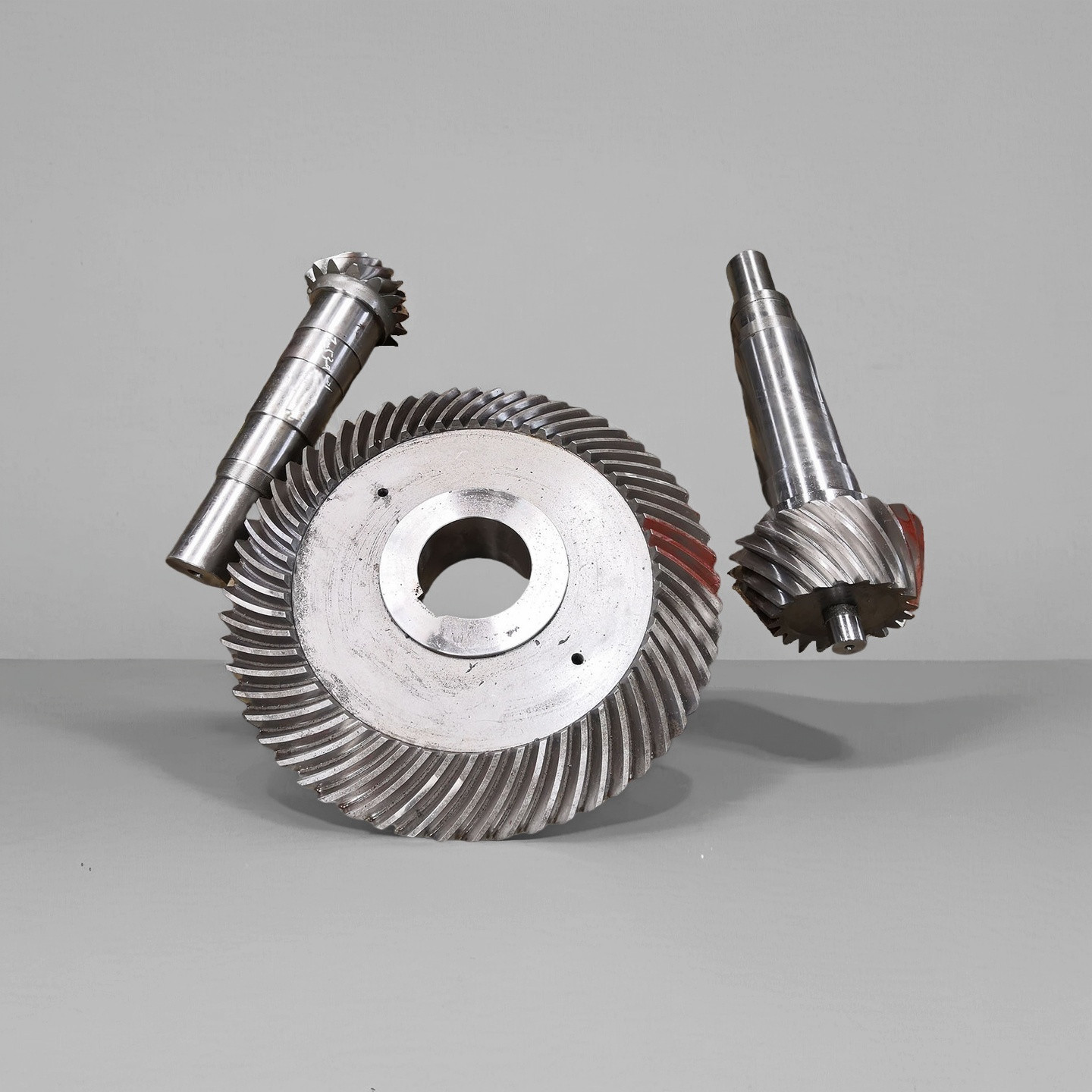

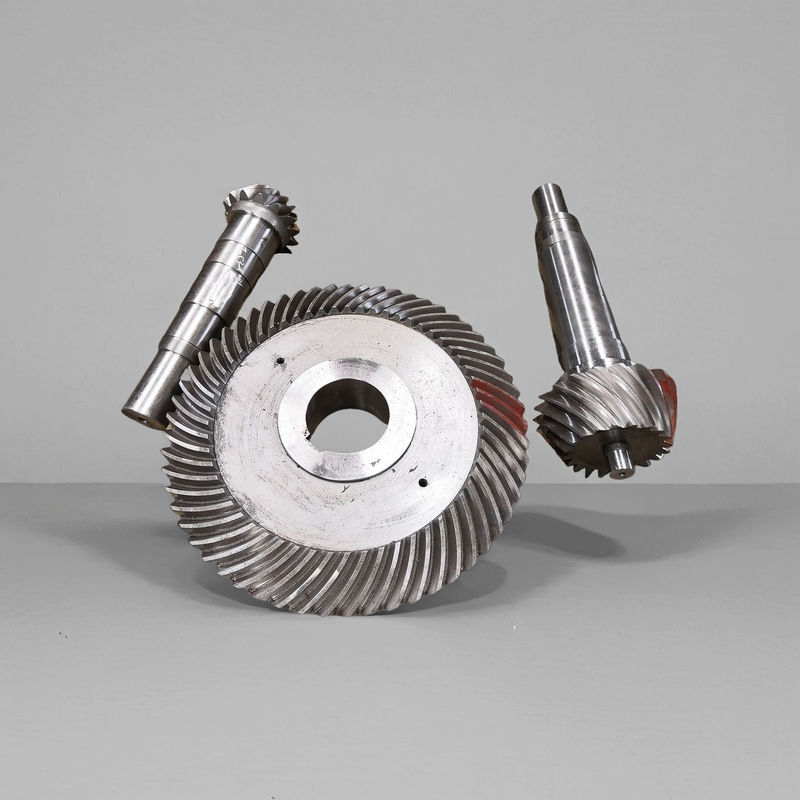

1) أوصاف التروس المخروطية الحلزونية
التروس المخروطية الحلزونية هي نوع من التروس المستخدمة لنقل الطاقة بين عمودين متقاطعين.
أسطح أسنانها على شكل حلزوني. بالمقارنة مع التروس المخروطية المستقيمة، فإن التروس المخروطية الحلزونية
تتميز بتشابك أكثر سلاسة وضوضاء أقل؛ نظرًا لمساحة التلامس الكبيرة لأسطح الأسنان،
تكون قدرتها على تحمل الأحمال أقوى أيضًا. يتميز هذا النوع من التروس بكفاءة نقل عالية
ويمكنه تلبية متطلبات النقل لزوايا التقاطع المختلفة للأعمدة. يستخدم على نطاق واسع في عمليات النقل الميكانيكية.
2) ميزات التروس المخروطية الحلزونية
أ)
مجال السيارات: متوافق مع التروس التفاضلية، مما يتيح للعجلات اليسرى واليمنى الدوران بسرعات مختلفة.
ب) مجال الفضاء الجوي: تلبية متطلبات نقل الفضاء للأجهزة خفيفة الوزن وعالية الموثوقية.
ج) مجال الآلات الصناعية: ينطبق على السيناريوهات التي تتطلب فيها المعدات الثقيلة عزم دوران كبير
وسرعة دوران عالية لنقل الطاقة.
3) مزايا التروس المخروطية الحلزونية
أ)
في السيارات، يضمن سلاسة دوران السيارة ويعزز تجربة القيادة.
ب) في معدات الفضاء الجوي، يحقق نقل طاقة فعالًا بهيكل مدمج، مما يساهم في سلامة الطيران.
ج) في الآلات الصناعية، ينقل الطاقة بشكل موثوق ويضمن التشغيل المستمر والمستقر للمعدات.
المنتجات
| تروس حلزونية مخروطية | صنع حسب الطلب |
| √ | الوحدة (M) |
| Gleason | التصنيع |
| طحن التروس وطحن أسنان التروس | طحن الأسنان |
| √ | الوحدة (M) |
| 16 | عدد الأسنان (Z) |
| 32 | زاوية الضغط (α) |
| 20° | زاوية الرصاص |
| 15° | درجة الدقة |
| ISO 6 Grade | المعالجة الحرارية |
| الكربنة | صلابة السطح |
| 58-62HRC | مقارنة درجات أكواد الفولاذ |
| الصين/GB | |||||
| ISO | ГОСТ | ASTM | JIS | DIN | 45 |
| 1045 | 45 | 1045 | S45C | CK45 | 40Cr |
| 41Cr4 | 20CrMo | 5140 | SCr440 | 41Cr4 | 20CrMo |
| 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 | 42CrMo |
| 42CrMo4 | 20CrMnTi | 4140 | SCM440 | 42CrMo4 | 20CrMnTi |
| معدات الإنتاج | معدات الإنتاج | معدات الإنتاج | |||
| معدات الإنتاج | معدات الإنتاج | معدات الإنتاج | معدات الإنتاج | ||
| 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 | 40CrNiMoA |
| معدات الإنتاج |
40XHMA 4340 |
SNCM439 | 40NiCrMo6/ |
36NiCrMo4 20CrNi2Mo |
|
| 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | معدات الإنتاج | |
عملية الإنتاج
التشكيل المعالجة القطع
المعالجة الحرارية الطحن الفحص
