| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | 200 مجموعة |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| نوع العتاد: | جليسون | جودة الأسنان التروس: | درجة ISO 6-7 |
|---|---|---|---|
| مودم: | 16 | الأسنان والعتاد: | 14 |
| المعالجة الحرارية: | الكربنة | طريقة التصنيع: | طحن التروس |
| إبراز: | أدوات المنجم الحلزونية الناعمة,معدات التشغيل المزدوجة ذات الضوضاء المنخفضة,أدوات التشغيل الحلزونية الثقيلة,Low Noise Spiral Bevel Gears,Heavy Duty Spiral Bevel Gears |
||

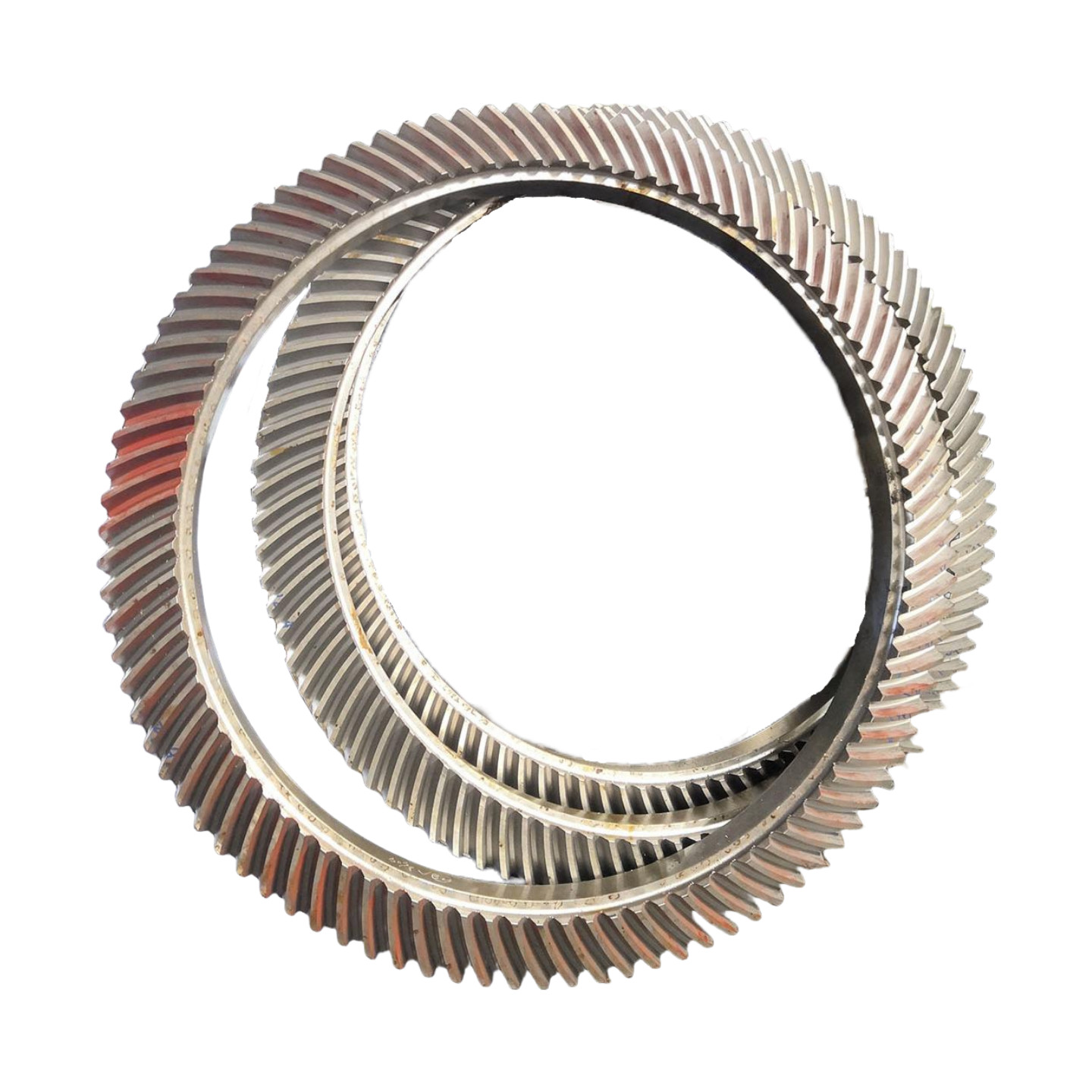

1) أوصاف التروس المخروطية الحلزونية
تحقق التروس المخروطية الحلزونية نقل الطاقة عن طريق التعشيق المتبادل لملامح الأسنان الحلزونية.
تقوم بتحويل الحركة الدورانية لعمود إلى الحركة الدورانية لعمود آخر متقاطع.
2) ميزات التروس المخروطية الحلزونية
أ)طريقة التعشيق: تعتمد التعشيق التدريجي. يتلامس سطح السن تدريجياً
ينتقل من أحد طرفي السن إلى الطرف الآخر.
ب) خصائص الحركة: أثناء عملية التعشيق، يشارك عدد كبير من أزواج الأسنان ودرجة التداخل عالية.
3) مزايا التروس المخروطية الحلزونية
أ) يقلل التعشيق التدريجي من الصدمات والاهتزازات، ويقلل بشكل كبير من ضوضاء التشغيل.
ب) تعمل درجة التداخل العالية على تعزيز قدرة تحمل التروس، مما يمكنها من نقلعزم دوران أكبر
وتحسين كفاءة النقل بشكل فعال.
| منتجات | تروس حلزونية مشطوفة |
| صنع حسب الطلب | √ |
| نوع ملف تعريف التروس | Gleason |
| تصنيع | طحن التروس وطحن أسنان التروس |
| طحن الأسنان | √ |
| الوحدة (M) | 16 |
| عدد الأسنان (Z) | 32 |
| زاوية الضغط (α) | 20° |
| زاوية الرصاص | 15° |
| درجة الدقة | ISO 6 Grade |
| المعالجة الحرارية | الكربنة |
| صلابة السطح | 58-62HRC |
| مقارنة درجات كود الفولاذ | |||||
| الصين/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
معدات الإنتاج
عملية الإنتاج
التشكيل التصنيع القطع
المعالجة الحرارية الطحن الفحص
