| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | GS220805001 |
| الحد الأدنى لكمية: | 5 قطع |
| الأسعار: | $35.0/Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L / C ، D / P ، ويسترن يونيون ، T / T |
| القدرة على العرض: | 300 قطعة / شهر |
| المواد: | 20CrNi2MoA | العلامة التجارية: | تصنيع المعدات الأصلية |
|---|---|---|---|
| الطول: | 32ملم | عملية التصنيع: | طحن التروس |
| التوجيه: | اليد اليمين | عرض الأسنان: | 25ملم |
| إبراز: | عمود تروس ناقل الحركة الحلزوني,عمود تروس حلزوني لليد اليمنى,عمود ترس ناقل الحركة في اليد اليمنى |
||

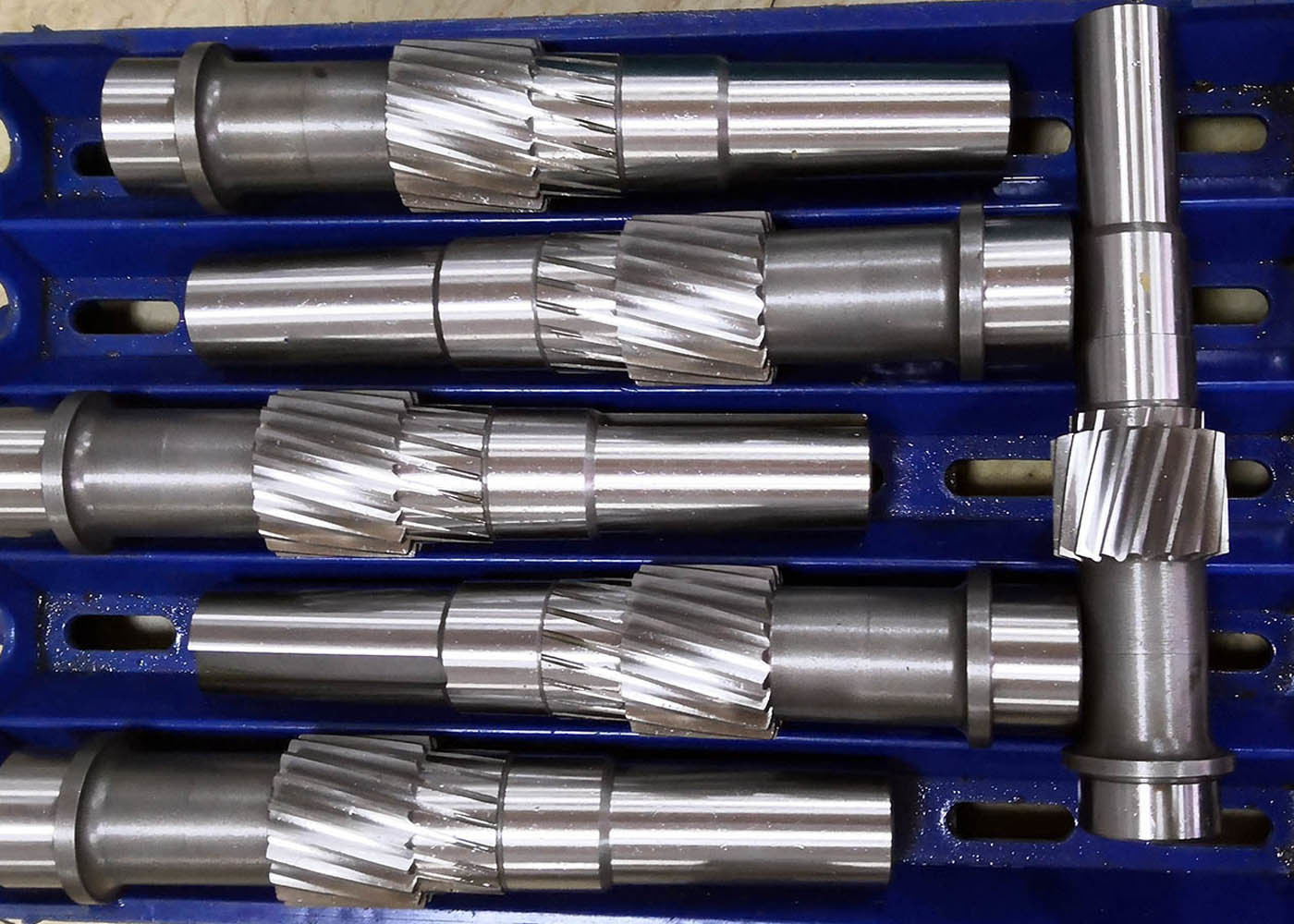

3 وحدة اليد اليمنى عجلة التروس المتعرجة للأسطوانة
1) وصف المعدات المدارية
يتم قطع السيارات المنسوجة مع الأسنان بزاوية على المحور بدلاً من أن تكون مستقيمة وموازية للمحور مثل أسنان السيارات العضوية.
خط التلامس بين أسنان ليس موازياً للأسنان بل مائل.
2) اتجاه المعدات المتحركة
أ) المعدات المروحة اليسرى
(ب) المعدات المتحركة اليمنى
3) خصائص المعدات المتحركة
أ) مع قوة أعلى مقارنة مع معادلة عجلة الدفع.
ب) يمكن أن تقلل من الضوضاء والاهتزاز عند مقارنتها مع معدات الدفع
| المنتجات | عجلة التروس المدارية |
| مصنوعة حسب الطلب | √ |
| نوع ملف المعدات | المعدات الأسطوانية |
| المعداتالأسنانالصناعة | طحن المعدات/تحريك المعدات/تشكيل المعدات |
| طحن أسنان المعدات | √ |
| الوحدة (M) | 3 |
| عدد الأسنان (Z) | 17 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الرصاص | 15 درجة |
| درجة الدقة | درجة ISO 6-7 |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
