| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | HG220806001 |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | $30/ Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 50 يوما |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P |
| القدرة على العرض: | 1000 قطعة / شهر |
| المواد: | 20كرنيمو | رقم السن: | 56 |
|---|---|---|---|
| يقذف: | 12.566 | قطر الملعب: | 224 ملم |
| الإرتفاع الإجمالي: | 75 ملم | صلابة: | 58-62 HRC |
| إبراز: | وحدة ترس حلزونية واحدة 4,ترس حلزوني 20CrNiMoA,ترس حلزوني واحد AISI 8620 |
||

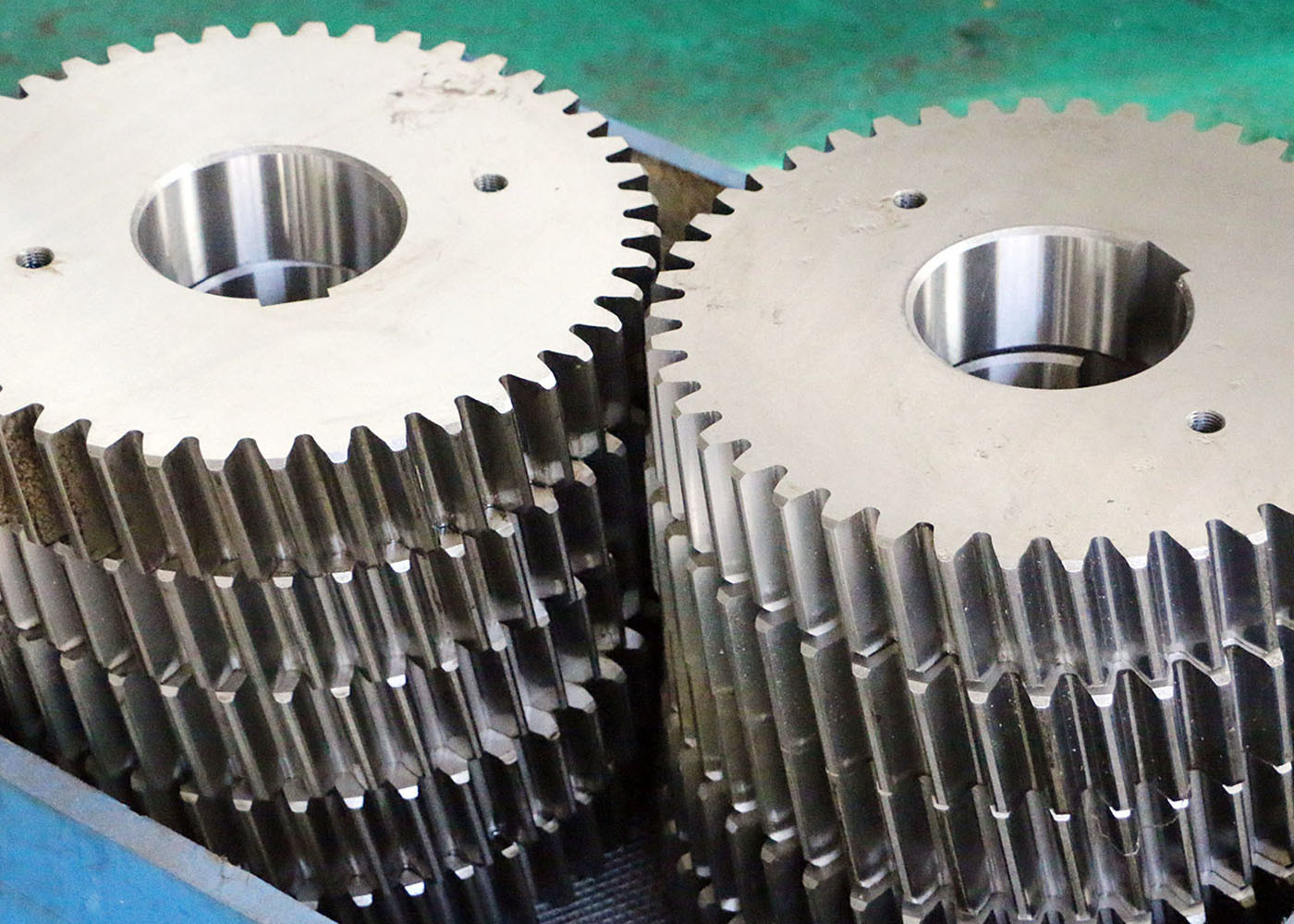

AISI 8620 20CrNiMoA الفولاذ 4 وحدات المكالمات الهليلية لخفضات السرعة
1)وصف المعدات المدارية
التروس المدارية هي التروس الأسطوانية مع الأسنان التي هي بزاوية على محور دوران عجلة التروس.
2) خصائص المعدات المتحركة
تحويل حمولة العجلات المتحركة بشكل أكثر ليونة من العجلات المتحركة.
يمكن أن تعمل المعدات المروحة مع قدرة حمل أكبر، وتشغيل أكثر هدوءا، وقدرة سرعة أعلى في مقارنة مع مُعدّات إثارة
3) البيانات التقنية الرئيسية للمعدات المدارية
زاوية الضغط: زاوية الضغط هي زاوية عمل محرك الأسنان ، أو الزاوية بين خط التجمد
بين أسنان الشبكة والمماسة إلى دائرة الطول في نقطة الشبكة.
زوايا الضغط النموذجية هي 14.5° أو 20°
زاوية الدوائر: زاوية الدوائر هي الزاوية التي يتم فيها محاذاة أسنان التروس بالمقارنة مع المحور.
| المنتجات | أدوات التشغيل المدارية |
| مصنوعة حسب الطلب | √ |
| نوع ملف المعدات | المعدات الأسطوانية |
| الصناعة | حركة المعدات |
| طحن الأسنان | √ |
| الوحدة (M) | 4 |
| عدد الأسنان (Z) | 56 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الرصاص | 15 درجة |
| درجة الدقة | درجة ISO 6-7 |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62 HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
