| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | SPG22081101 |
| الحد الأدنى لكمية: | 5 قطع |
| الأسعار: | $10/Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 50 دياس |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 1500 قطعة / شهر |
| المواد: | 20CrMnTi | الوحدة: | 1.5 |
|---|---|---|---|
| عملية التصنيع: | تروس الأسنان طحن | رقم الأسنان: | 56 |
| نوع الملف الشخصي: | حفز والعتاد | درجة الجودة: | درجة ISO 6-7 |
| إبراز: | 1.5 الوحدة 56 ترس الأسنان,1.5 وحدة 56T ترس معدني,20CrMnTi 56 ترس الأسنان |
||

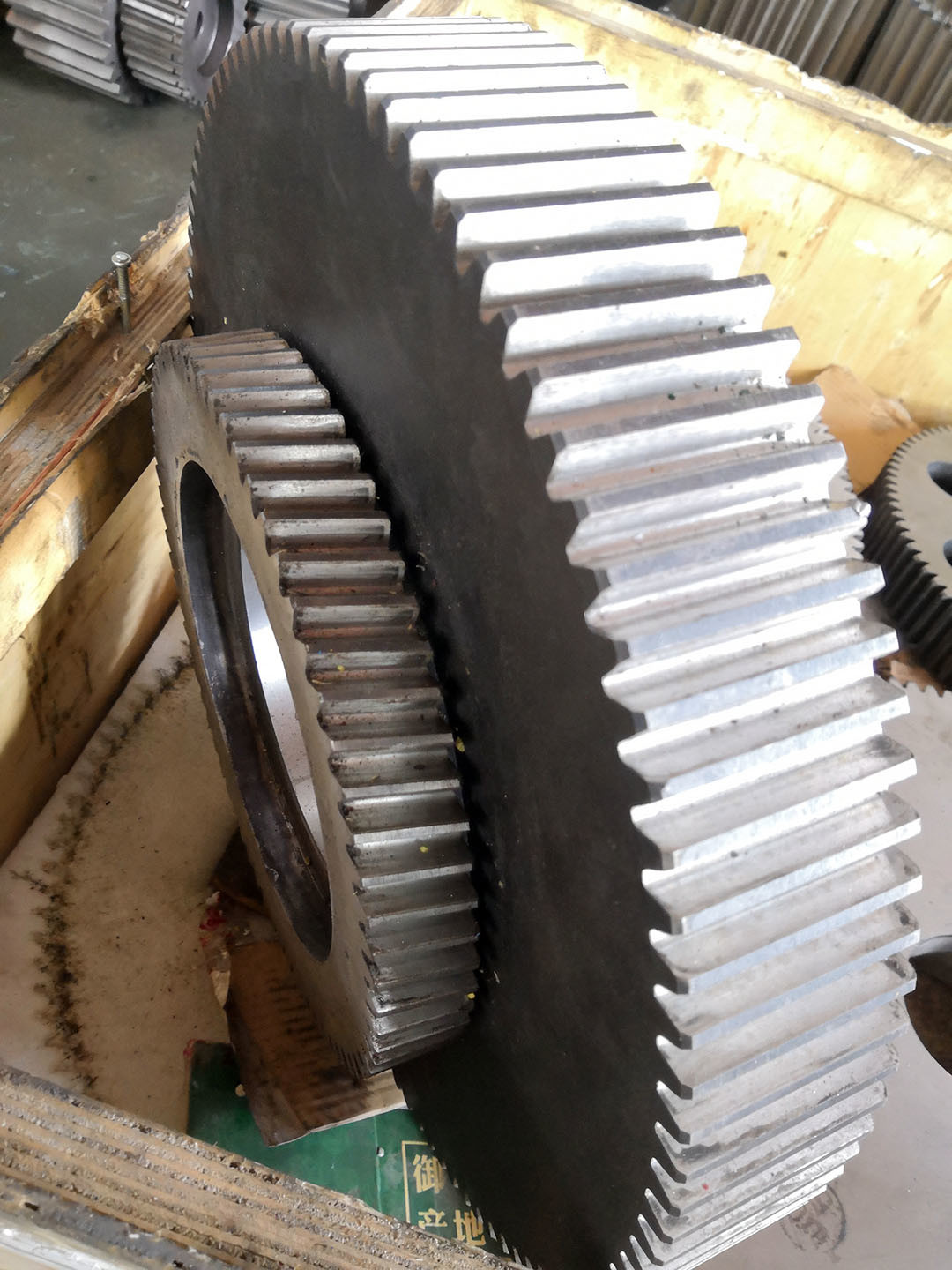

1) وصف أدوات الدفع
أسهل أنواع المعدات هي أدوات العجلات أو أدوات العجلات المقطعة مباشرة. وهي تتكون من أسطوانة أو قرص مع أسنان
يبرز شعاعيا. النظر في السرعة في 90 درجة من طول العمود (جانب على) وجوه الأسنان مستقيمة
ومتوازية مع محور الدوران. بالنظر إلى أسفل طول العمود، قطع الأسنان هو
عادة لا تكون مثلثية. بدلا من أن تكون مستقيمة (كما في المثلث) ، فإن جانبي المقطع العرضي لديهم منحني
شكل (عادة ما يكون متداخلًا وأقل شيوعًا) لتحقيق نسبة محرك ثابتة.
بشكل صحيح فقط إذا تم تركيبها على عمود مواز.
2) زاوية الضغط لـ Spur Gear
يمكن تصنيف معدات الدفع إلى اثنين من أجهزة الضغط.
20 درجة هي معيار الصناعة الحالي و 141⁄2 درجة هي المعدات السابقة.
| المنتجات | معدات الدفع |
| مصنوعة حسب الطلب | √ |
| نوع ملف المعدات | معدات التروس الأسطوانية |
| الصناعة | حركة المعدات |
| طحن الأسنان | √ |
| الوحدة (M) | 1.5 |
| عدد الأسنان (Z) | 56T |
| زاوية الضغط (α) | 20 درجة |
| زاوية الدوائر المتعرجة (β) | 0 |
| درجة الدقة | درجة ISO 6-7 |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62 HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
