| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | SB22081501 |
| الحد الأدنى لكمية: | 2 مجموعات |
| الأسعار: | $370/ Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 62 يومًا |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 500 مجموعة / شهر |
| الإرتفاع الإجمالي: | 90 ملم | زاوية الملعب: | 30 ° 15 ' |
|---|---|---|---|
| الوحدة: | 11 | قطر الحافة: | 420 ملم |
| التوجيه: | اليد اليمنى | صلابة: | 58-62 HRC |
| إبراز: | 11 وحدة ترس شطبة حلزوني,20CrMnTi تروس نقل الطحن,20CrMnTi ترس شطبة حلزوني |
||

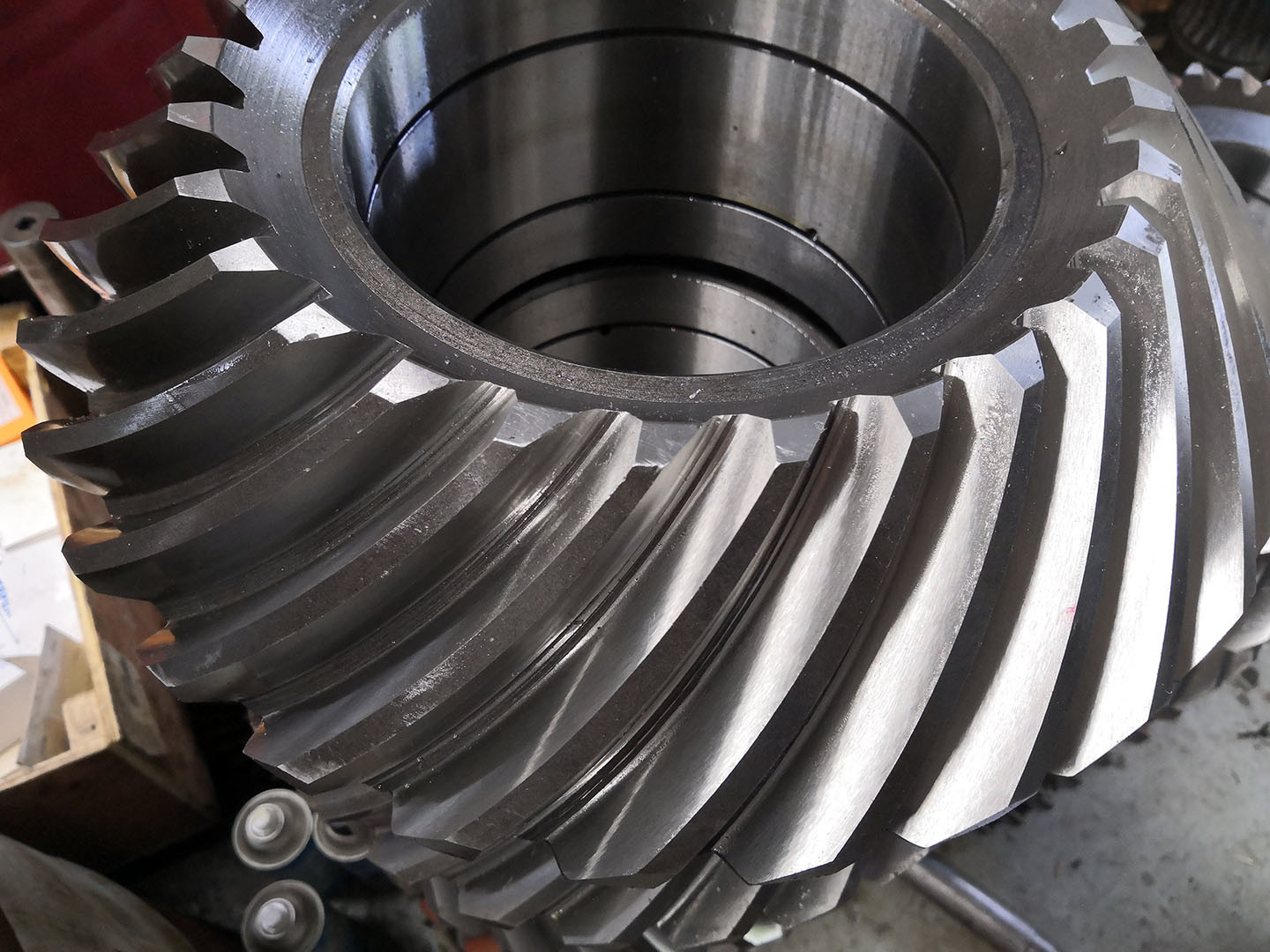

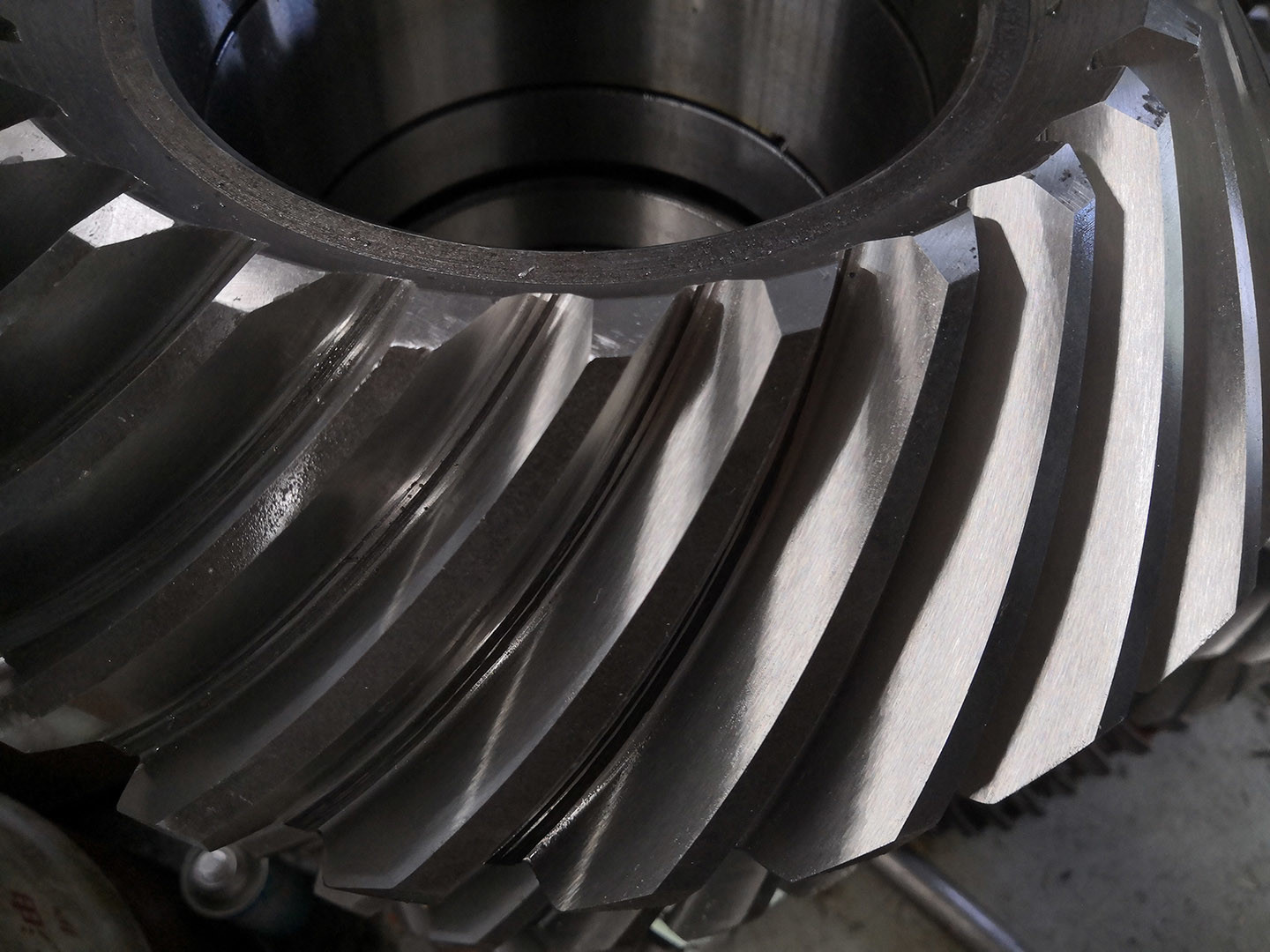

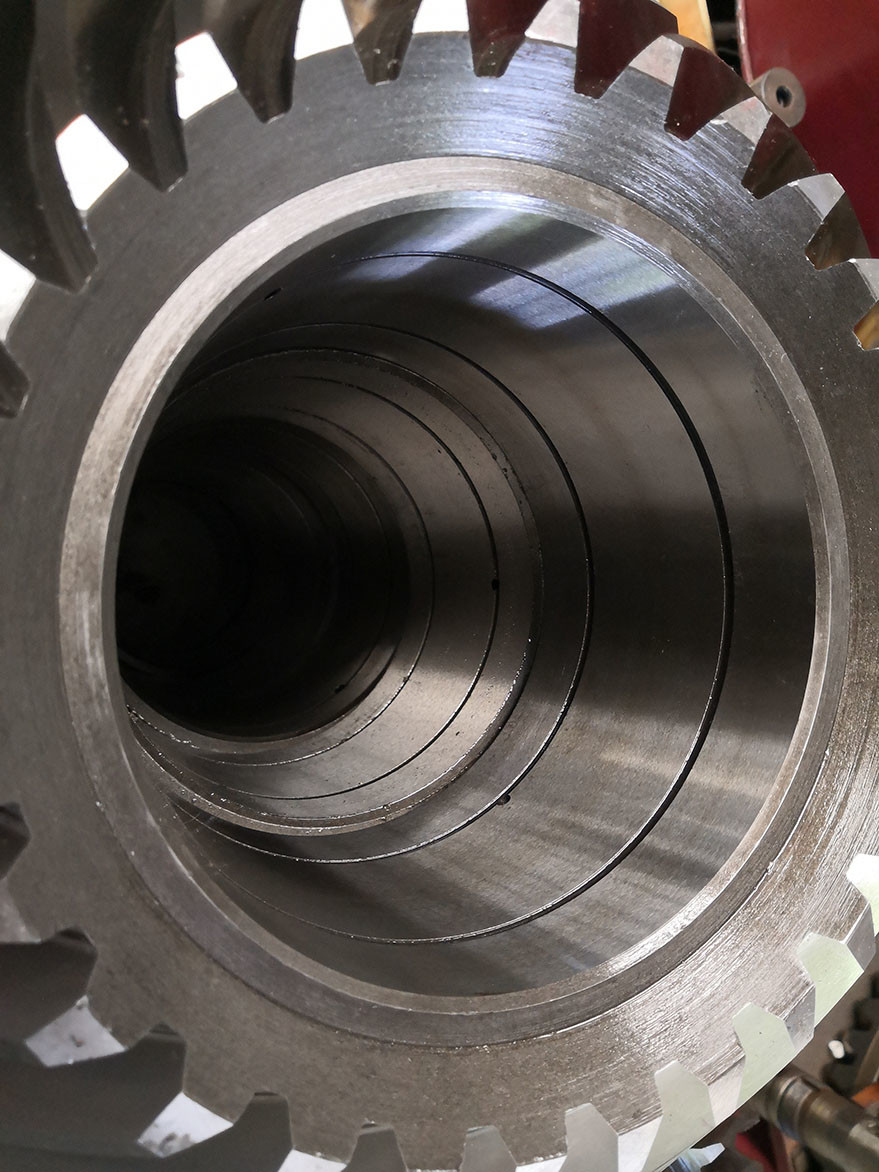

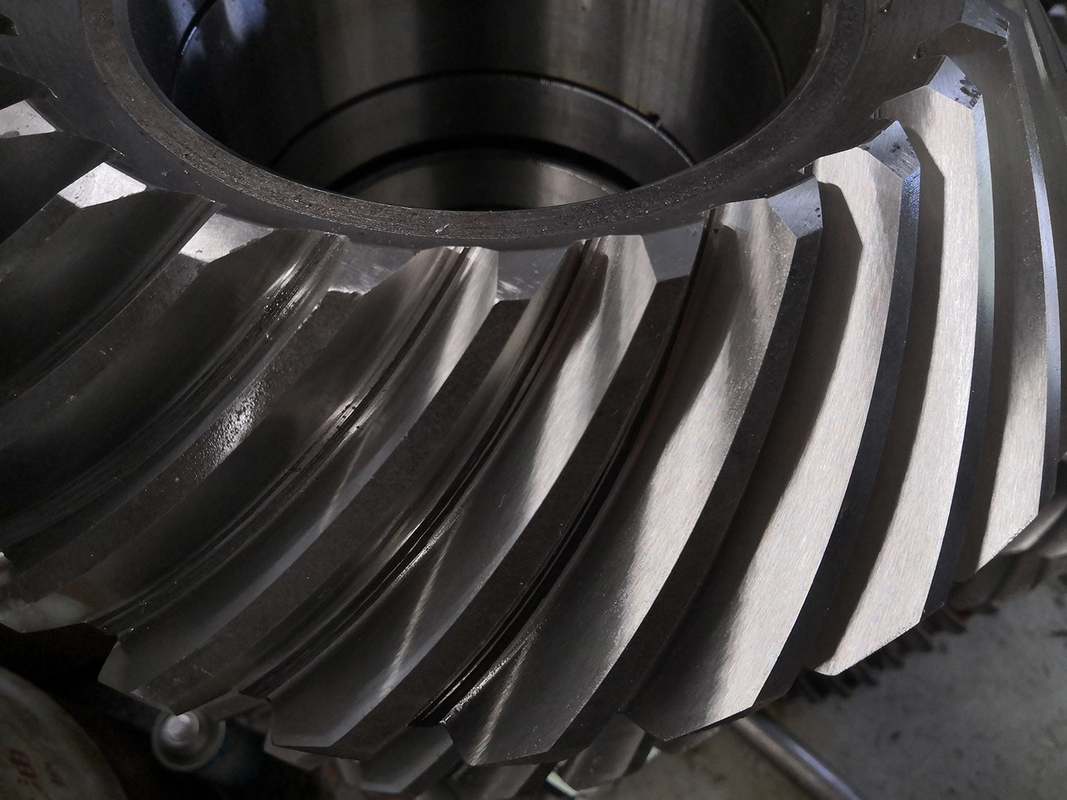

1) تطبيقات المعدات المكشوفة الحلزونية
يتم استخدام التروس المنحنيات في الحالات التي يجب فيها على محور دوران العمود تغيير الاتجاه.
مثال على ذلك هو التفاضل في السيارة حيث يتم تحويل عمود الدعم الدوار من خلال 90 درجة لدفع العجلات.
2) خصائص المعدات الحلزونية
تتكون العجلات المزدوجة من أسنان مقطوعة في شكل مروحة مع سطح المضرب مخروط.
هذا يؤدي إلى تقليل الضوضاء والاهتزاز من خلال التعامل التدريجي للأسنان الحلزونية مع
الاتصال يبدأ في نهاية واحدة من أسنان العدادات وينتشر تدريجياً عبر جانب الأسنان بأكملها.
نسبة التروس العادية هي 1: 1 إلى 5:1.
محاور النظام الملتحم في نفس المستوى.
| المنتجات | عجلة التروس المتدلية |
| مصنوعة حسب الطلب | √ |
| المواد | 20CrMnTi |
| تصنيع أسنان العدادات | طحن المعدات و طحن أسنان المعدات |
| الوحدة | 11 |
| طحن أسنان المعدات | √ |
| عدد الأسنان (Z) | 35 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الرصاص | 35 درجة |
| درجة الدقة | الدرجة 6 ISO/ AGMA 11Grade |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
