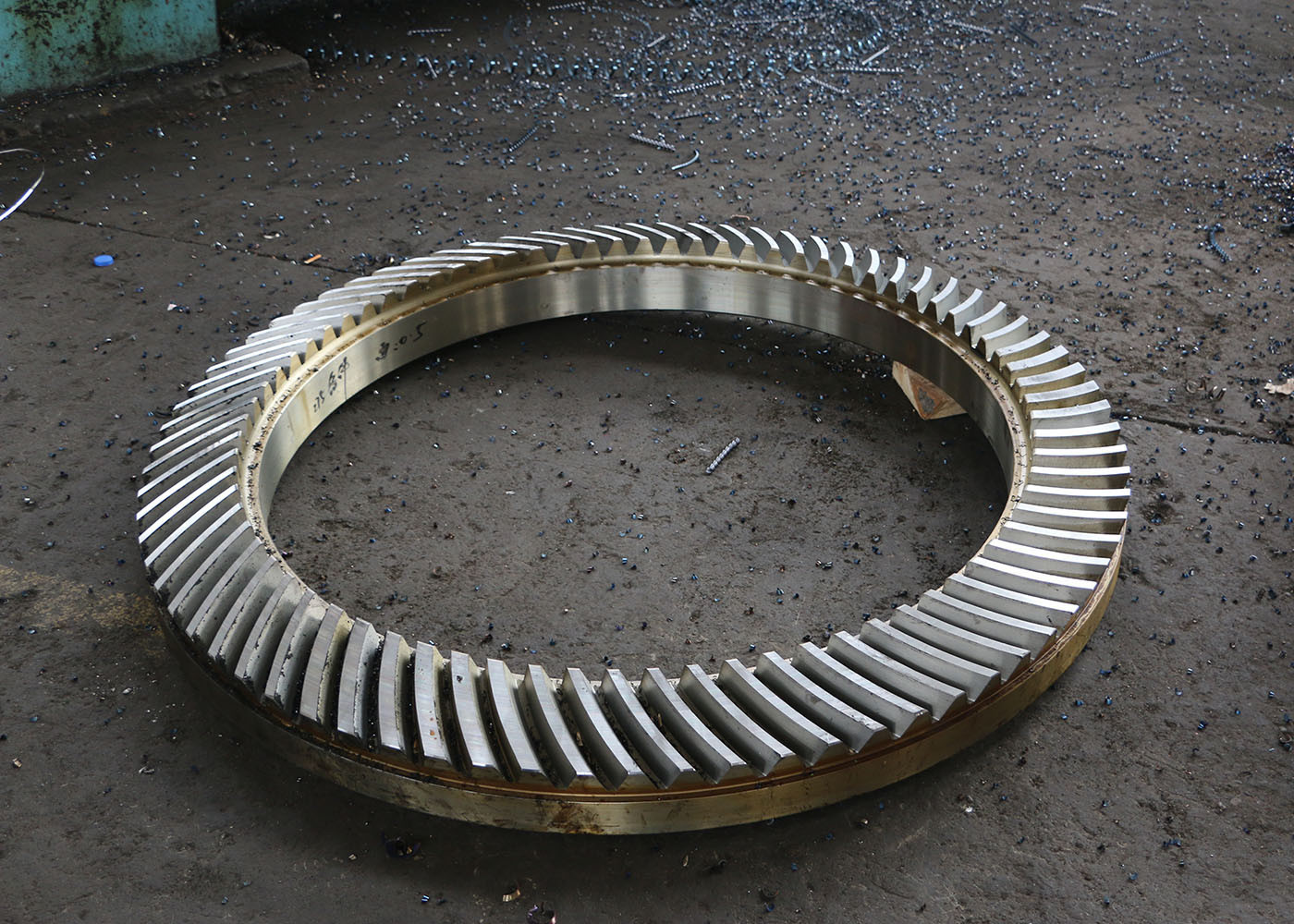

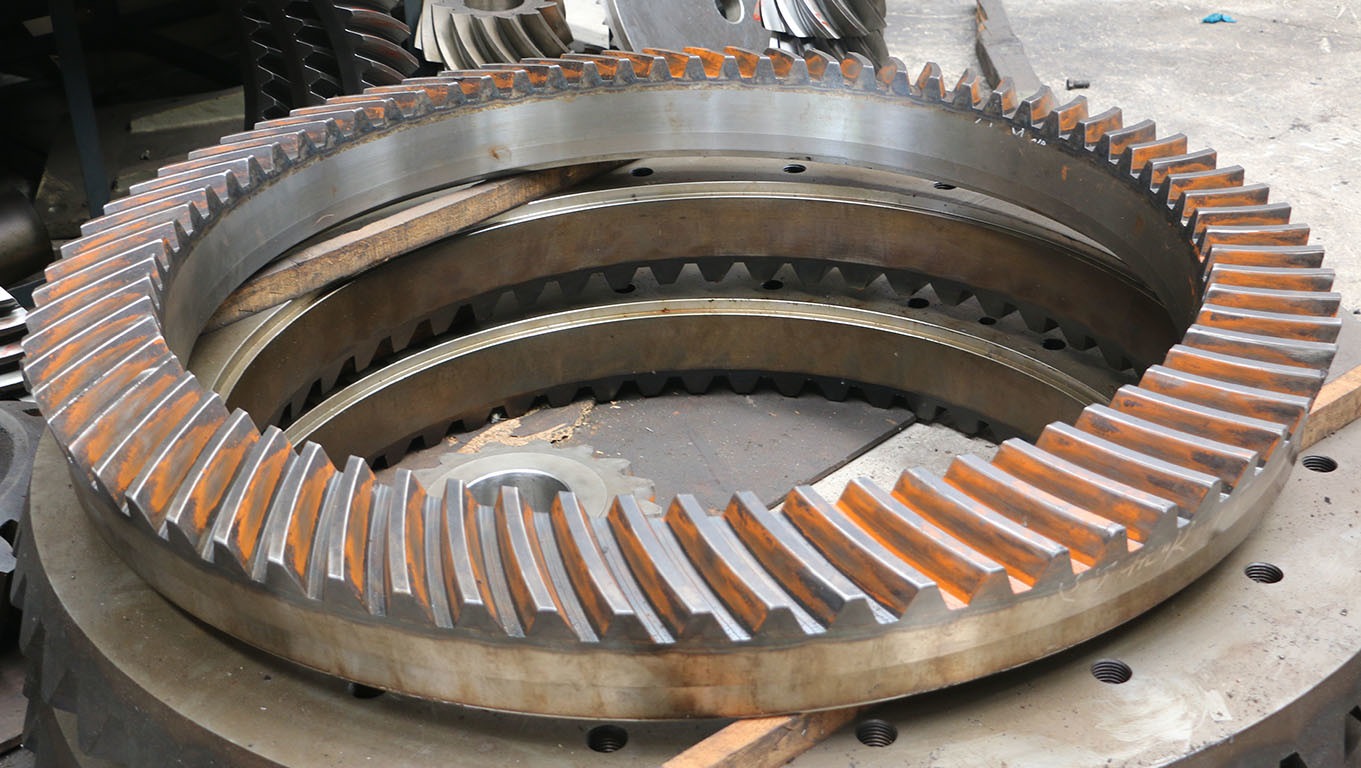

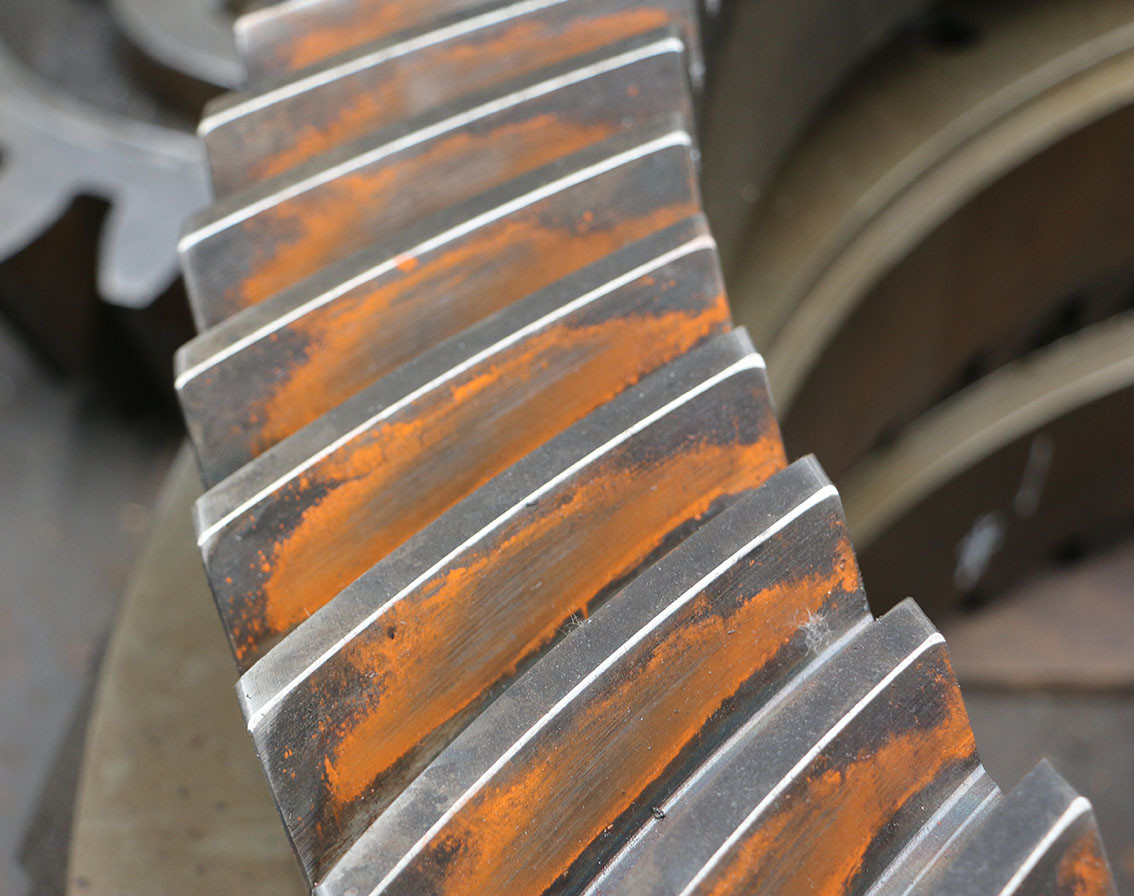

الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي
  • الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي
  • الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي
  • الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي
الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي

الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي

مكان المنشأ الصين
اسم العلامة التجارية YIZGEAR
رقم الموديل SB2208241
تفاصيل المنتج
القطر الخارجي:
535 ملم
زاوية رمح:
90 درجة
الوحدة النمطية:
12.5
مادة:
20CrNi2MoA
زاوية الملعب:
53 ° 32 '
زاوية الجذر:
51 ° 28 '
إبراز:

12.5 الوحدة النمطية 90 درجة شطبة والعتاد

,

12.5 وحدة التروس الحلزونية الزاوية اليمنى

,

الزاوية اليمنى 90 درجة شطبة والعتاد

شروط الدفع والشحن
الحد الأدنى لكمية
2 مجموعات
الأسعار
$70/ Piece
تفاصيل التغليف
صندوق الخشب الرقائقي
وقت التسليم
62 يومًا
شروط الدفع
T / T ، L / C.
القدرة على العرض
500 مجموعة / شهر
وصف المنتج

12.5 وحدة تروس ناقل الحركة من نوع Gleason لتروس التروس المخروطية الحلزونية

1) وصف التروس المخروطية الحلزونية

التروس المخروطية الحلزونية هي تروس مشطوفة تتقاطع محاورها، غالبًا بزاوية 90 درجة. يتم قطع الأسنان

بمنحنى طفيف على طولها وملف تعريف متطور.

غالبًا ما تُستخدم التروس المخروطية الحلزونية لنقل الطاقة من خلال زاوية قائمة. إنها مناسبة تمامًا للخدمة الشاقة

ويمكن تصميمها للعمليات عالية السرعة. بالنسبة إلى بعض حلول الشطب البديلة،

يمكنها تقليل تكلفة الملكية من خلال توفير أداء يدوم طويلاً والحاجة إلى الحد الأدنى من الإصلاحات

أو الاستبدالات.

منتجات عمود تروس مخروطي حلزوني
صنع حسب الطلب √
مواد 20CrNi2MoA
تصنيع أسنان التروس طحن التروس وطحن أسنان التروس
طحن أسنان التروس √
الوحدة (M) 12.5
عدد الأسنان (Z) 58
زاوية الضغط (α) 20°
زاوية الرصاص 35°
درجة الدقة ISO 6 Grade/ AGMA 11Grade
المعالجة الحرارية الكربنة
صلابة السطح 58-62HRC



مقارنة درجات أكواد الفولاذ
الصين/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

معدات الإنتاج

الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 0الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 1الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 2

الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 3الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 4الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 5

عملية الإنتاج

الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 6الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 7الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 8

                   التشكيل                                             التصنيع                                           القطع

الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 9الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 10الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 11

               المعالجة الحرارية                                  الطحن                                         الفحص

الزاوية اليمنى 90 درجة شطبة والعتاد 12.5 الوحدة النمطية 535 مم القطر الخارجي 12
