| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | SS220082602 |
| الحد الأدنى لكمية: | 5 قطع |
| الأسعار: | $50.0/Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 55 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P |
| القدرة على العرض: | 1000 قطعة / شهر |
| نوع المفتاح: | المفتاح المطوي | تصنيع: | أرضية |
|---|---|---|---|
| صلابة: | 58-62 HRC | الوحدة: | 2 |
| أسنان النخاع: | 11 | المعالجة الحرارية: | يبني |
| إبراز: | شريحة فولاذية مزورة من سبائك الصلب,شرائح عمود إدخال مطوية,شريحة عمود إدخال ملتوية |
||

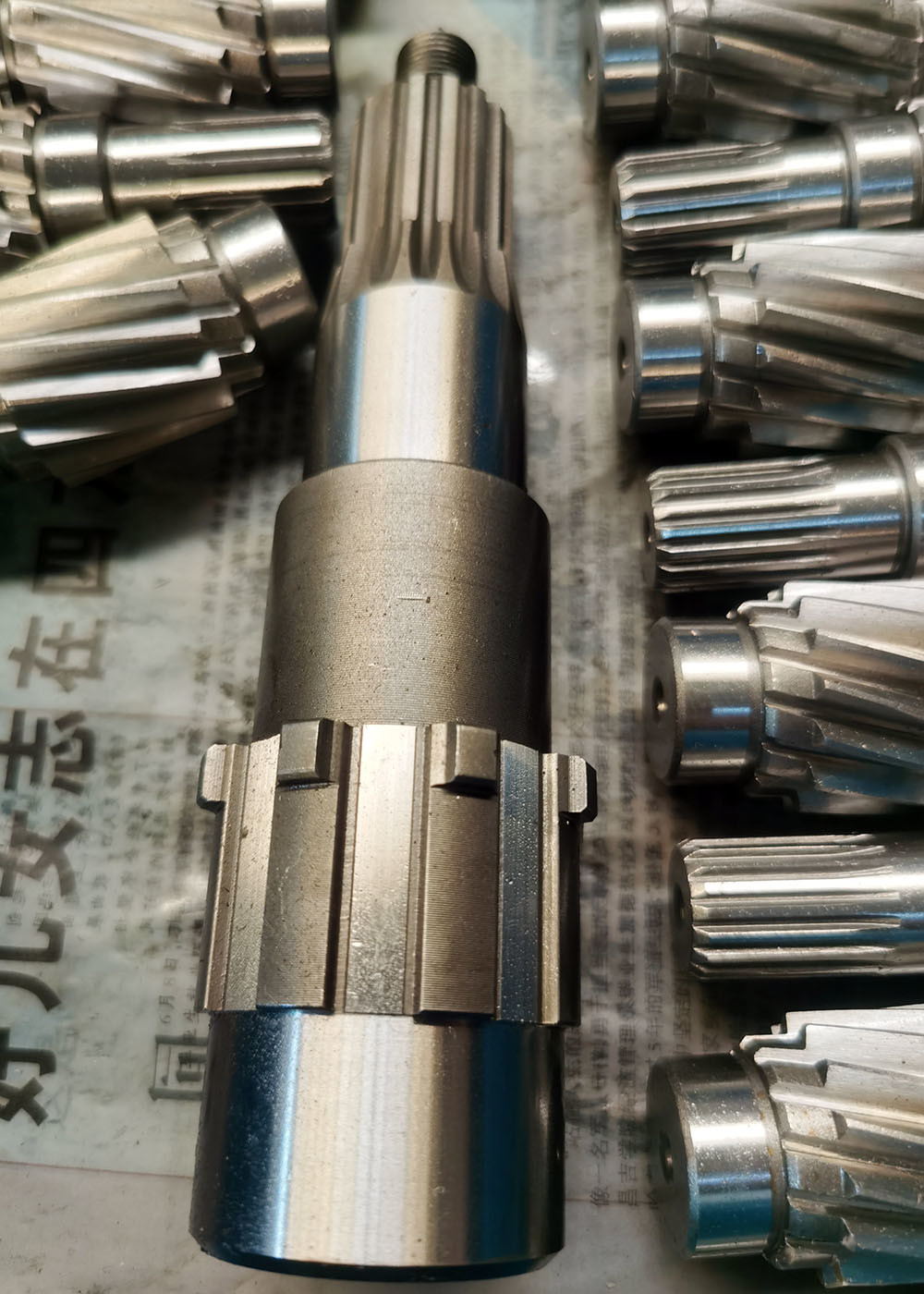

Piñón de acero de aleación forjado personalizado con estrías involutas rectificadas
1) Aplicaciones del eje estriado
Maquinaria pesada: los ejes estriados se utilizan con frecuencia en automóviles, aviación y maquinaria de movimiento de tierras.
ya que pueden manejar altas velocidades de rotación para entregar torque. A diferencia de los ejes alternativos como los ejes clave,
Los ejes estriados pueden generar más torque debido a la distribución uniforme de la carga en todos los dientes o ranuras.
2) Estándar de fabricación de estrías
Las ranuras se pueden hacer de acuerdo con el siguiente estándar.
a) ANSI B92-1-1996
b) DIN 5480
c) DIN 5482
d) NF E22-141
| Productos | Ejes estriados rectangulares |
| Hecho a medida | √ |
| Tipo de perfil de engranaje | Estría |

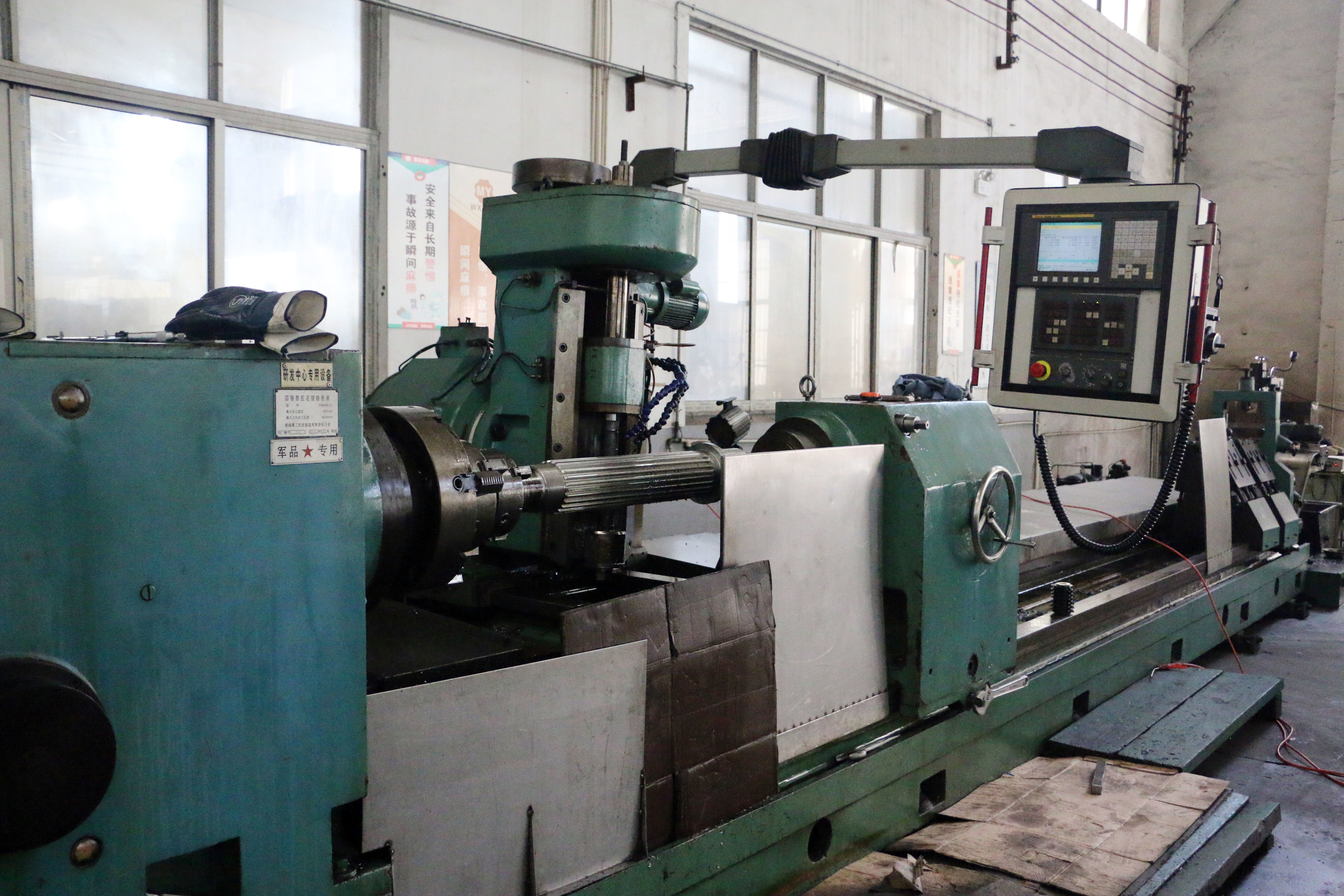

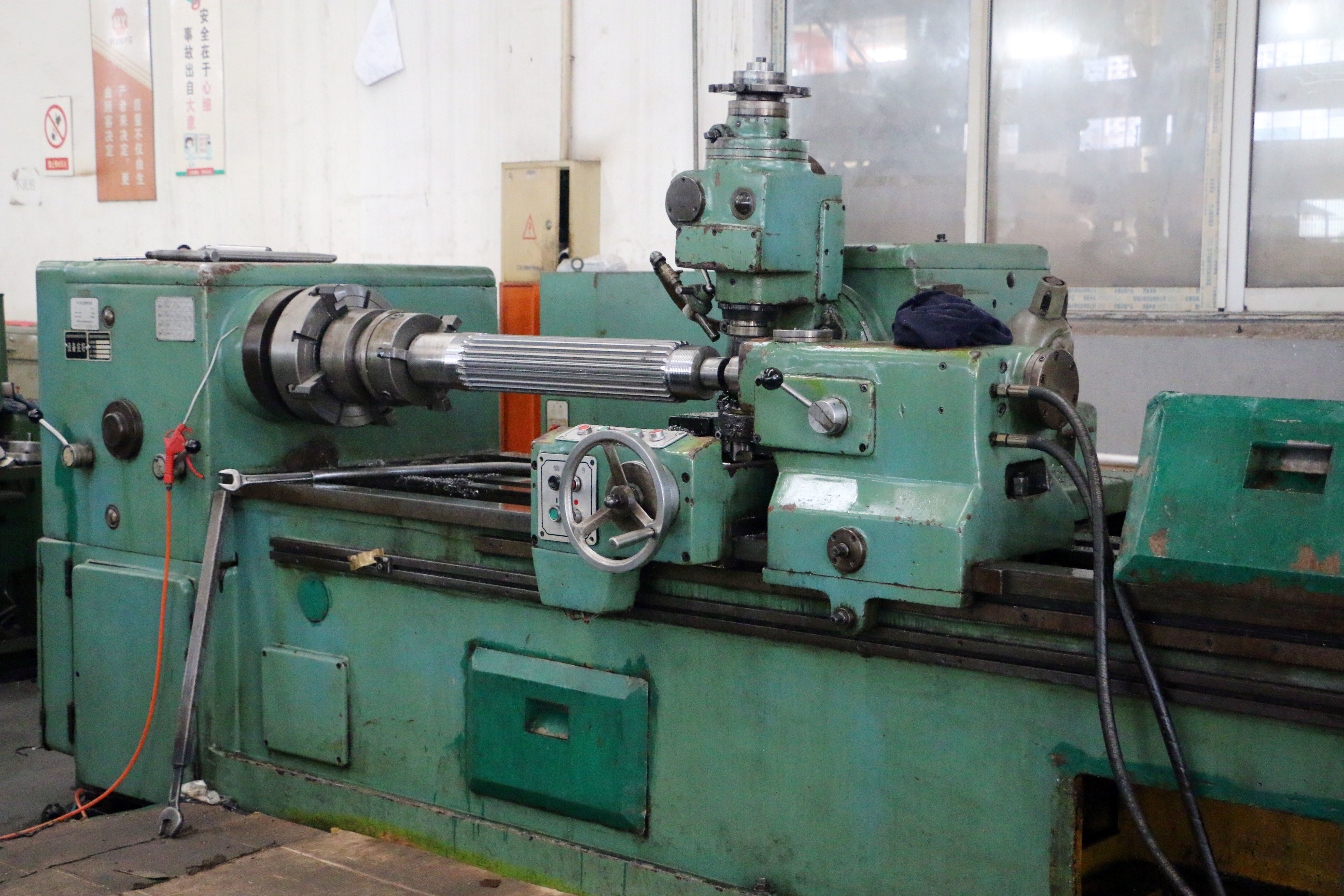

| Fabricación de dientes de engranaje | Fresado de estrías / Rectificado de estrías |
| Rectificado de dientes de engranaje | √ |
| Módulo (M) | Personalizado |
| Número de dientes (Z) | Personalizado |
| Ángulo de presión (α) | 30° |
| Ángulo de hélice (β) | Personalizado |
| Grado de precisión de los dientes | Grado ISO 6-7 |
| Tratamiento térmico | Carburación |
| Dureza superficial | 58-62 HRC |
| COMPARACIÓN DE GRADOS DE CÓDIGO DE ACERO | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
