| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | GB22112303 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | $1000/ Set |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 55 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P |
| القدرة على العرض: | 150 مجموعة / شهر |

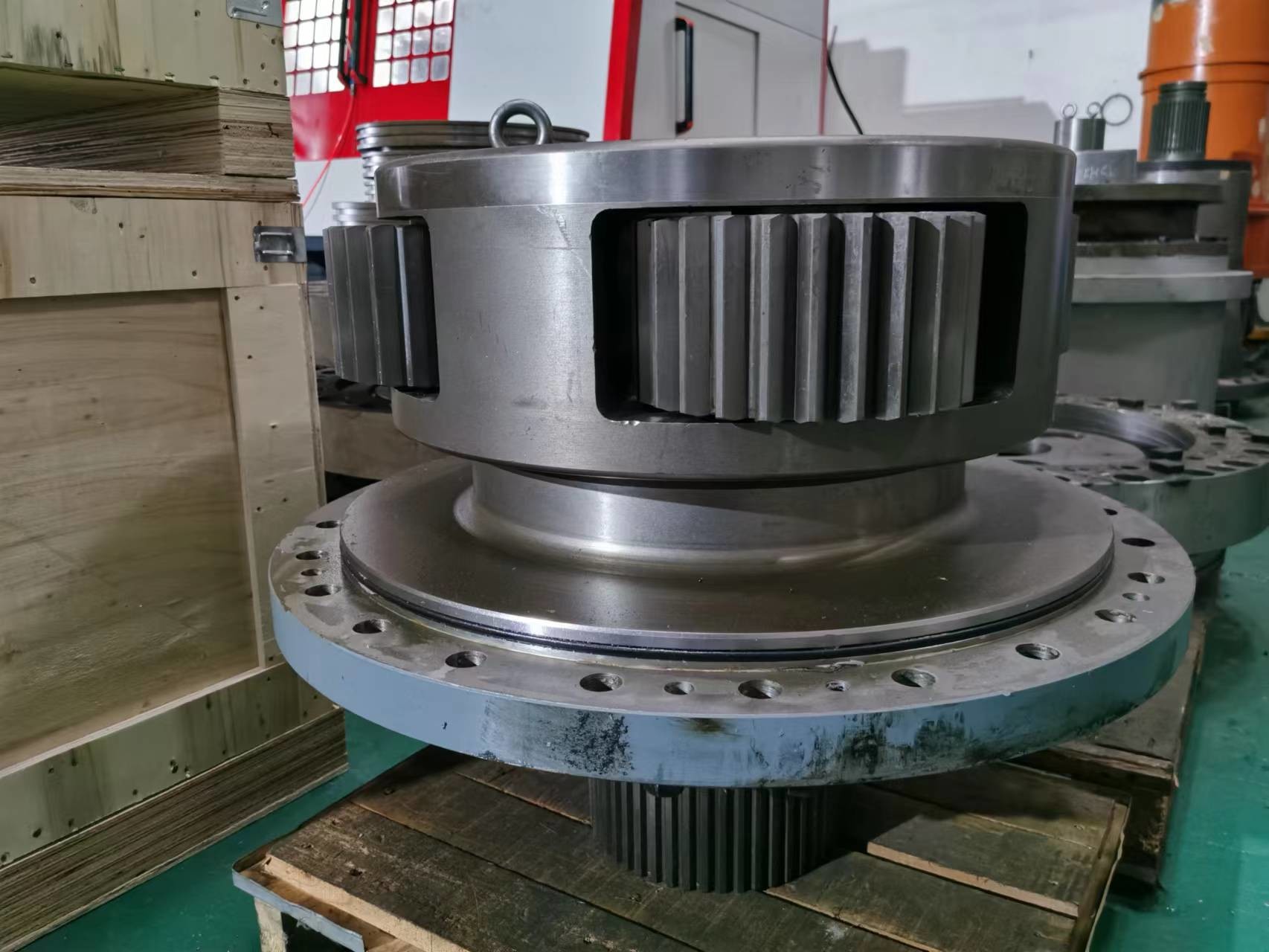

| رقم كوكب العتاد: | 3 | يكتب: | ثلاثة كوكب التروس |
|---|---|---|---|
| الملف الشخصي: | سبير جير والعتاد الداخلي | صلابة: | 58-62 HRC |
| التطبيقات: | استخراج الفحم | اللون: | أصفر |
| إبراز: | ثلاثة علبة تروس مخفض تروس كوكبية,صندوق تروس مخفض 62 HRC,صندوق تروس مخفض درجة 6 ISO |
||
1) وصف قطار العتاد Epicyclic
تتكون مجموعة التروس الكوكبية من ترسين مركبين بحيث يدور مركز أحد التروس حول مركز الآخر.
يربط الناقل بين مركزي الترسين ويقوم بتدوير الكوكب وشبكة تروس الشمس بحيث تتدحرج دوائر الميل دون انزلاق.
نقطة على دائرة الملعب للكوكب العتاد تتبع منحنى epicycloid.
في هذه الحالة المبسطة ، يتم إصلاح ترس الشمس وتدور التروس الكوكبية حول ترس الشمس.
2) ميزة علبة التروس الكوكبية
يتم تقاسم الحمل في قطار التروس الكوكبي بين كواكب متعددة ؛لذلك ، يتم زيادة قدرة عزم الدوران بشكل كبير.
كلما زاد عدد الكواكب في النظام ، زادت قدرة التحميل وزادت كثافة عزم الدوران.
يوفر قطار التروس الكوكبي أيضًا الاستقرار بسبب التوزيع المتساوي للكتلة وزيادة صلابة الدوران.يتم تطبيق عزم الدوران شعاعياً على تروس قطار تروس كوكبي يتم نقله شعاعياً بواسطة الترس ، دون ضغط جانبي على أسنان التروس.
في تطبيق نموذجي ، تتصل طاقة المحرك بعتاد الشمس.ثم يقوم ترس الشمس بتشغيل التروس الكوكبية المجمعة مع حلقة التروس الخارجية للعمل.
تدور المجموعة الكاملة لنظام التروس الكوكبي على محوره الخاص وعلى طول حلقة التروس الخارجية حيث يحقق عمود الخرج المتصل بحامل الكواكب هدف تقليل السرعة.
يمكن تحقيق نسبة تخفيض أعلى من خلال مضاعفة التروس متعددة المراحل والتروس الكوكبية التي يمكن أن تعمل داخل نفس ترس الحلقة.
| منتجات | علبة التروس / مخفض التروس |
| مصنوع بطريقة مخصصة | √ |
| نوع ملف تعريف العتاد | ترس حلزوني / ترس حلزوني مزدوج |
| تصنيع تروس الأسنان | ترس التروس / طحن التروس |
| طحن الأسنان والعتاد | √ |
| وحدة (م) | العادة |
| عدد الأسنان (ع) | العادة |
| زاوية الضغط (α) | 20 درجة / 14.5 درجة |
| زاوية اللولب (β) | العادة |
| درجة دقة الأسنان | درجة ISO 6-7 |
| المعالجة الحرارية | الكربنة / تبريد الأسمنت / النيترة |
| صلابة السطح | 58-62 HRC |
| مقارنة درجات كود الصلب | |||||
| الصين / GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40 كر | 41 كر 4 | 40X | 5140 | SCr440 | 41 كر 4 |
| 20 كرمو | 18 كرمو 4 | 20ХМ | 4118 | SCM22 | 25 كرمو 4 |
| 42 كرمو | 42 كرمو 4 | 38XM | 4140 | SCM440 | 42 كرمو 4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20 كر 2 ني 4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA / 40XHMA |
4340 | SNCM439 | 40NiCrMo6 / 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
