| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | مجموعتان |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| الملف الشخصي للأسنان: | حلزوني | المواد: | الصلب |
|---|---|---|---|
| التوجيه: | اليد اليسرى | عدد أسنان التروس: | 23 |
| الحلزون زاوية: | 15 درجة | التطبيق: | صناعة السيارات |
| صلابة: | 58-62 HRC | ||
| إبراز: | 20CrMnTi عمود التروس المتدحرج,عجلة التروس المنحني الدوارية,Spiral Bevel Gear Shaft |
||

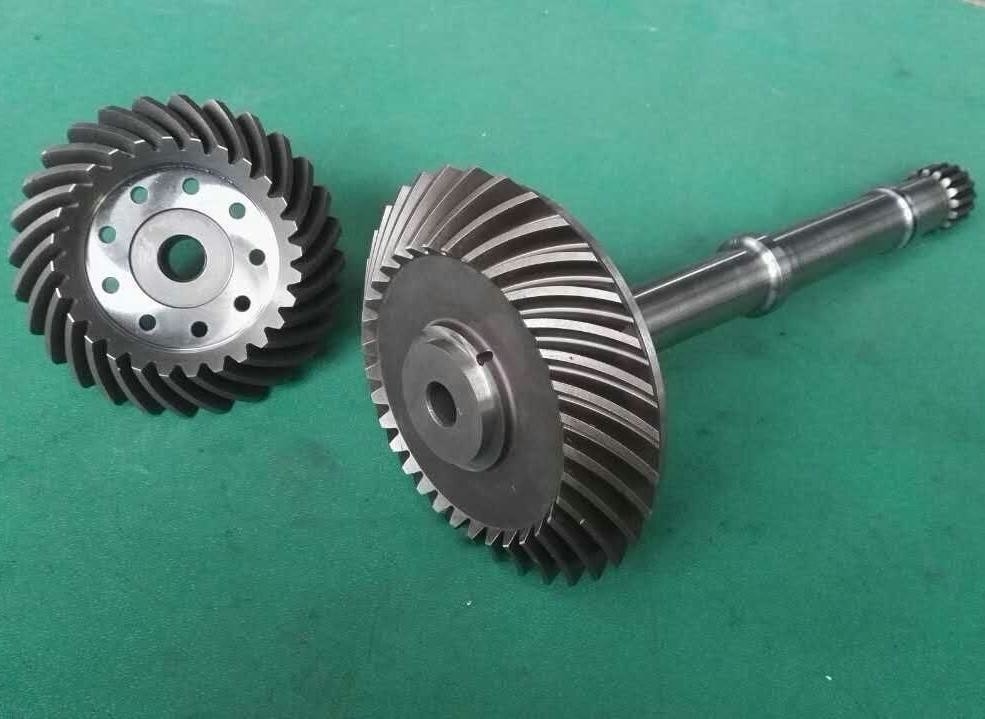

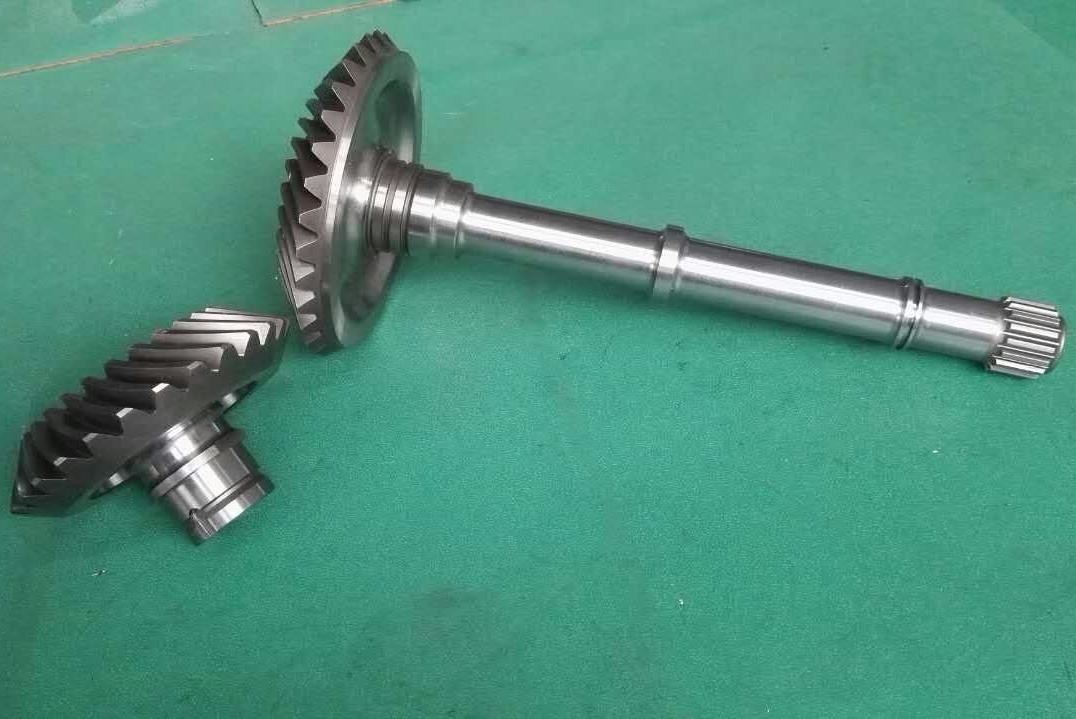

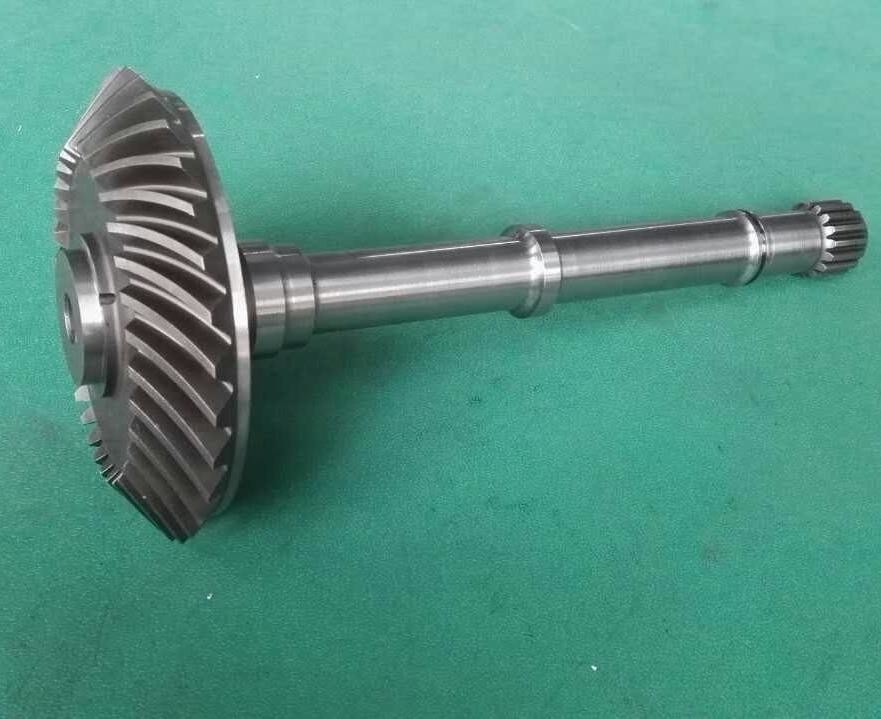

1) أوصاف عمود التروس المتدحرج
عجلة التروس المنحني الدوارية هي عنصر نقل رئيسي يدمج عجلات التروس المنحني الدوارية وعجلة التروس.يستخدم على نطاق واسع في الأنظمة الميكانيكية التي تتطلب عزم دوران كبير ونقل زاوية عالية الدقةميزتها الأساسية هي تحقيق تخطيط مضغوط ونقل الطاقة الفعال من خلال الهيكل المتكامل للدراجات والعمود.
2) مزايا عمود التروس المتدحرج
a) نقل عزم دوران عالي: يمكن للهيكل المتكامل تجنب فشل الاتصالات الرئيسية ويمكن أن تتحمل ضغوط تقلب أكبر.
ب) توفير المساحة: إنه يلغي الحاجة إلى التوصيلات أو اتصالات الفلنجات ، مما يجعله مناسبًا لتخطيطات ناقل السيارات المدمجة.
ج) الاحتفاظ بالدقة: يقلل من أخطاء التجميع ويضمن دقة مواقع شبكة العجلات.
d) التوازن الديناميكي: يمكن أن يخضع لتصحيح التوازن الديناميكي أثناء التطبيقات عالية السرعة.
3) تطبيقات عمود العجلات المزدوج
صناعة السيارات
(ب) معدات صناعية
(ج) الطيران والفضاء والطيران
| المنتجات | عجلة التروس المتدلية |
| مصنوعة حسب الطلب | √ |
| نوع ملف المعدات | غليسون |
| المعداتالأسنانالصناعة | طحن المعدات |
| طحن أسنان المعدات | √ |
| الوحدة (M) | 6 |
| عدد الأسنان (Z) | 23 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الرصاص | 15 درجة |
| درجة الدقة | درجة ISO 6 |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
