| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | مجموعتان |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| التوجيه: | اليد اليسرى | الحجم: | مخصصة |
|---|---|---|---|
| تصنيع: | جير هوبينج | Agnle الضغط: | 20 درجة |
| الحلزون زاوية: | 12 درجة | الدقة: | درجة ISO 8 |
| درجة الجودة: | درجة ISO 6 | ||
| إبراز: | عجلة عالية السرعة المدارية محورية عجلة التروس,آلية النقل عمود التروس المتدحرج,Transmission Mechanism Spiral Bevel Gear Shaft |
||

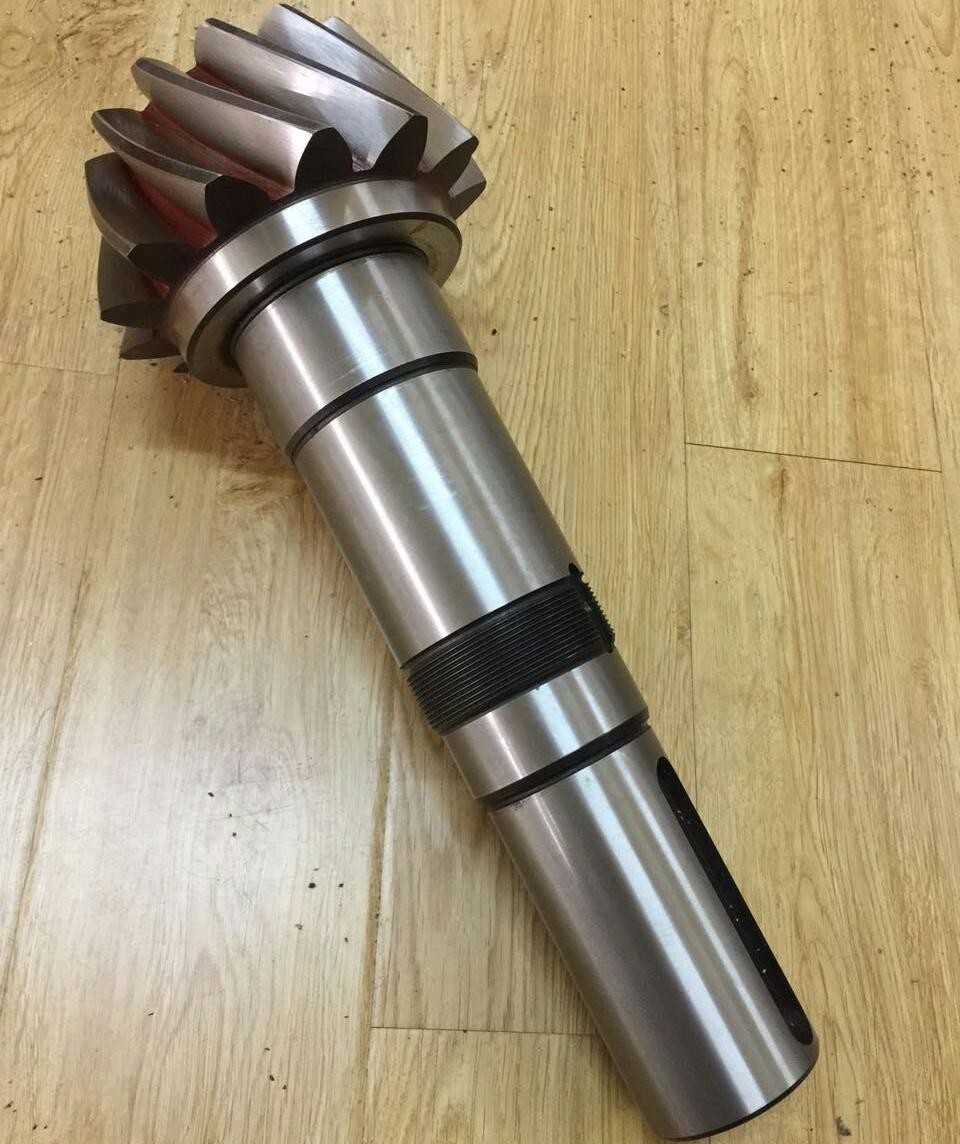

1) أوصاف عمود التروس المتدحرج
عجلة التروس المنحني الدوار هي مكون انتقال الأساسي يدمج عجلات التروس المنحني الدوارية وعجلة التروس.تم تطويرها خصيصا لمتطلبات عزم دوران عالية وعبر زاوية عالية الدقةمن خلال الهيكل المتكامل للدراجات والعمود، هذا المكون يحسن بشكل كبير استخدام المساحة في النظام مع ضمان دقة الإرسال.
2) مزايا عمود التروس المتدحرج
a) تصميم زيادة عزم الدوران: يزيل الهيكل المتكامل خطر فشل الاتصال الرئيسي ويمكن أن يتحمل عبء عزم الدوران المستمر يصل إلى 2800 ن.م.
ب) التخطيط المدمج: بدون الحاجة إلى اتصال الارتباط ، يتم توفير مساحة التثبيت المحوري بأكثر من 40٪.
ج) ضمان دقة شبكة العدادات: تكنولوجيا المعالجة الشاملة تبقي خطأ التجميع التراكمي ضمن ± 0.02mm.
d) القدرة على التكيف مع السرعة العالية: يمكن أن يصل مستوى التوازن الديناميكي إلى معيار G2.5 ، وهو قابل للتطبيق على نطاق سرعة 800-6000 دورة في الدقيقة.
3) تطبيقات عمود التروس المتدحرج
أ) مركبات الطاقة الجديدة: مجموعة عجلات التخفيض الرئيسية من محور القيادة الكهربائية
ب) آلات البناء: نظام محرك رأس قطعة آلة الدرع
(ج) معدات الطيران: آلية نقل الدوار الرئيسية للطائرة الهليكوبتر
| المنتجات | عجلة التروس المتدلية |
| مصنوعة حسب الطلب | √ |
| نوع ملف المعدات | غليسون |
| المعداتالأسنانالصناعة | طحن المعدات |
| طحن أسنان المعدات | √ |
| الوحدة (M) | 6 |
| عدد الأسنان (Z) | 16 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الرصاص | 15 درجة |
| درجة الدقة | درجة ISO 6 |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
