| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | 20 مجموعة |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| زاوية الضغط: | 20 درجة | تصنيع: | طحن التروس |
|---|---|---|---|
| قطر الحافة: | 410 | العرض: | 200 ملم |
| التوجيه: | اليد اليسرى | المواد: | الصلب |
| درجة الجودة: | درجة ISO 6 | ||
| إبراز: | عجلة نقل عالية الدقة,عجلة التروس ذات الحركة الحاسوبية,CNC Transmission Gear Shaft |
||

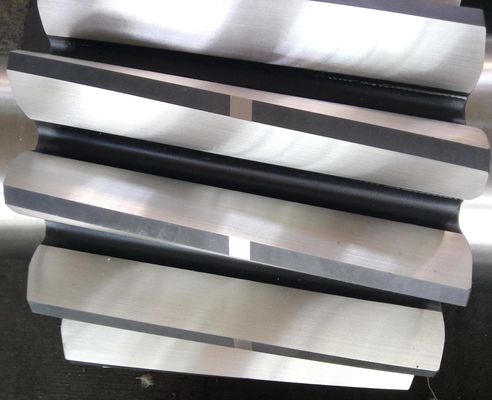

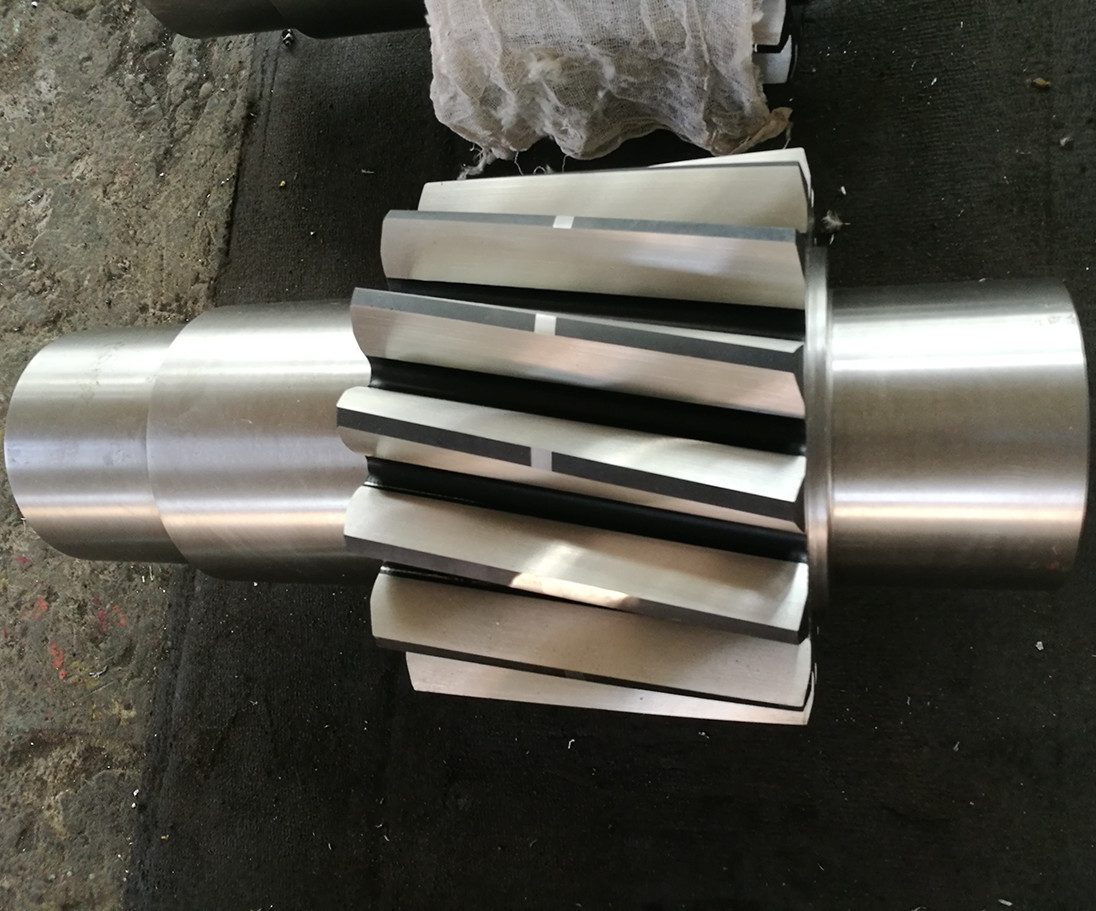

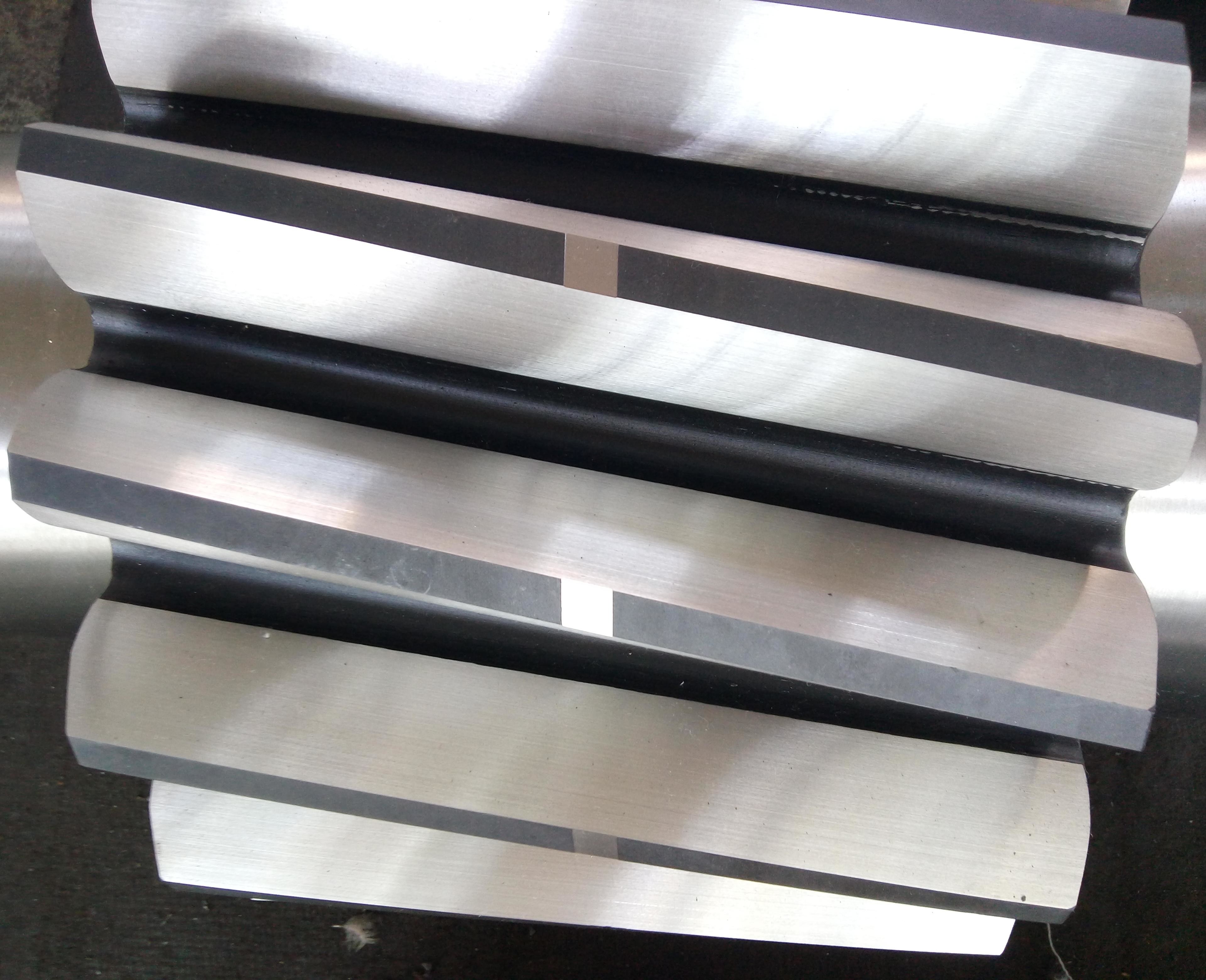

(1)وصف عمود عجلة التروس
عجلة التروس هي عنصر نقل الطاقة يدمج العجلات والعجلات.
يستخدم أساسا لنقل حركة الدوران وتنظيم سرعة الدوران والعزم.
وهو شائع في المعدات الميكانيكية، وأنظمة نقل السيارات ومجالات أخرى،
يمتلك كفاءة عالية، وتقليصا ومتانة.
(2) خصائص عمود عجلات الحركة
(أ)ناقل عالية الكفاءة: مع اعتماد تصميم دقيق للشبكة، كفاءة النقل ≥ 95%،
تقليل خسائر استهلاك الطاقة بشكل كبير.
ب)هيكل مضغوط: التشكيل المتكامل للعمود والعجلات ، وزيادة استغلال المساحة بنسبة 30٪ ،
تلبية الطلب على التجميع عالي الكثافة.
(ج)تنوع السرعة المتغيرة: يدعم مطابقة نسبة التروس متعددة المستويات ، مع نطاق ضبط نسبة السرعة من 1:5 إلى 1:100.
د)استقرار التشغيل: دقة التصنيع على مستوى ISO 6 ، ضوضاء التروس المدارية خاضعة للسيطرة تحت 65 ديسيبل.
(3) مزايا عمود عجلات النقل
(أ)متانة متفوقة: مصنوعة من الصلب سبائك 20CrMnTi ، يخضع للكربوريزة والتشديد والمعالجة الحرارية.
ب)الدقة على مستوى الميكرون: باستخدام تكنولوجيا طحن آلة التحكم العددي CNC،
دقة ملف أسنان العدادات تصل إلى درجة ISO 5 ، وخطأ الإرسال ≤ 0.01mm.
(ج)سهولة الصيانة: التصميم القياسي الوحدي، وقت الاستبدال مخفض بنسبة 50٪،
يدعم أنظمة التشحيم المزدوجة لحمام الدهون / الزيت
د)التوافق الواسع: متوافق تمامًا مع مختلف تكوينات ناقلات النقل مثل المحاور المتوازية (± 0.1mm) ،
المحاور العرضية (15-90 درجة) ، والحواف المتدرجة.
| المنتجات | عمود عجلات نقل |
| مصنوعة حسب الطلب | √ |
| نوع ملف المعدات | غليسون |
| المعداتالأسنانالصناعة | طحن المعدات |
| طحن أسنان المعدات | √ |
| الوحدة (M) | 6 |
| عدد الأسنان (Z) | 21 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الرصاص | 15 درجة |
| درجة الدقة | درجة ISO 6 |
| المعالجة الحرارية | الكربورات |
| صلابة سطح | 58-62HRC |
| مقارنة صفات الصلب | |||||
| الصين/بريطانيا | إيزو | (موسيقي) | ASTM | الـ JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
