| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | 300＄ |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| طريقة: | جير هوبينج | التوجيه: | اليد اليسرى |
|---|---|---|---|
| نوع الفولاذ: | تزوير الصلب | النوع: | يدوي |
| رقم السن: | 32 | زاوية الضغط: | 20 درجة |
| إبراز: | أدوات التشغيل المتعرجية المصنوعة خصيصاً,معدات غليسون الدوارة,32 معدات التشغيل المزدوجة للأسنان,Gleason Spiral Bevel Gear,32 Tooth Spiral Bevel Gear |
||

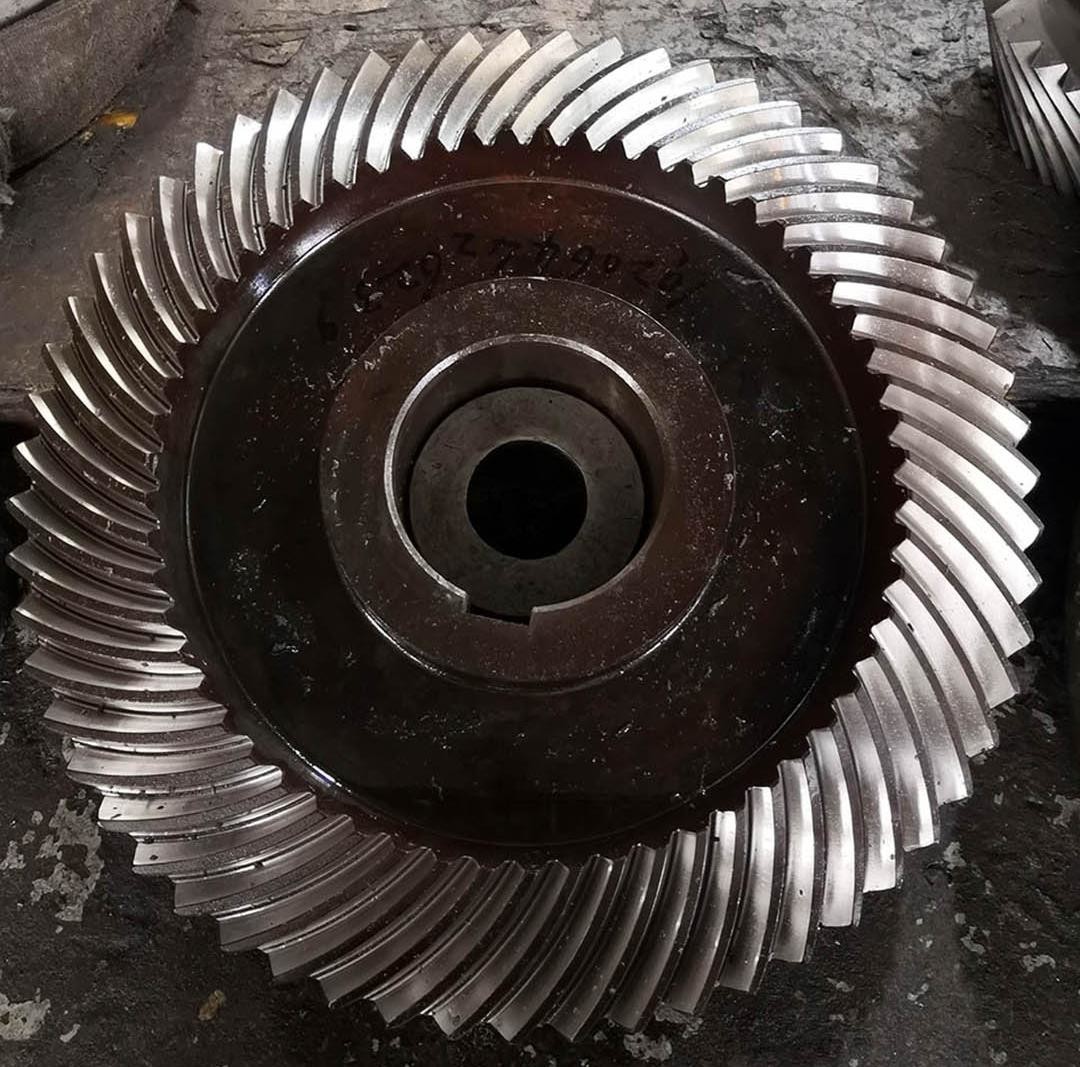

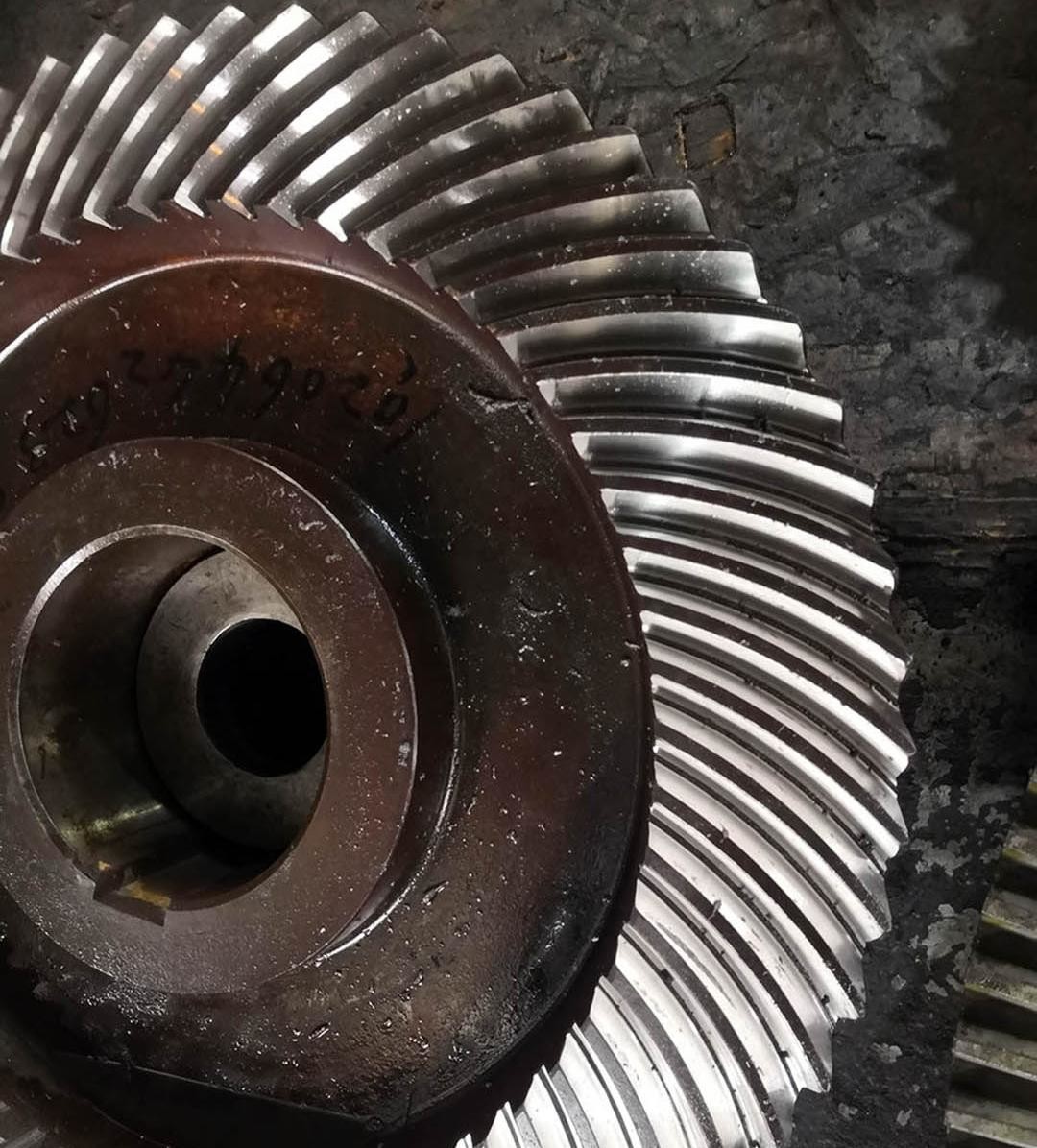

1) وصف الترس المخروطي الحلزوني
الترس المخروطي الحلزوني هو نوع من التروس المستخدمة لنقل الطاقة والحركة بين الأعمدة المتقاطعة
(عادةً عند 90 درجة)، وشكل أسنانه موزع في شكل حلزوني.
2) ميزات الترس المخروطي الحلزوني
أ)يعتمد شكل أسنان منحني حلزوني. أثناء التعشيق، يكون التلامس بين أسطح الأسنان تدريجيًا
بدلاً من التأثير المفاجئ.
ب) عدد الأسنان التي تتعشق في وقت واحد أكبر، وعملية النقل أكثر استمرارية.
| منتجات | تروس حلزونية مخروطية |
| صنع حسب الطلب | √ |
| نوع ملف تعريف الترس | Gleason |
| تصنيع | طحن التروس وطحن أسنان التروس |
| طحن الأسنان | √ |
| الوحدة (M) | 16 |
| عدد الأسنان (Z) | 32 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الرصاص | 15 درجة |
| درجة الدقة | ISO 6 Grade |
| المعالجة الحرارية | الكربنة |
| صلابة السطح | 58-62HRC |
| مقارنة درجات أكواد الفولاذ | |||||
| الصين/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
معدات الإنتاج
عملية الإنتاج
التشكيل التشغيل القطع
المعالجة الحرارية الطحن الفحص
