| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | 100 مجموعة |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| Pressure Angle: | 20 degrees | Teeth Number: | Custom |
|---|---|---|---|
| Gear Profile: | Herringbone Gear | Quality Grade: | ISO 8-9 Grade |
| Usage: | Industrial Machinery | Backlash: | Depends on size |
| إبراز: | تروس متعرجة بزاوية ضغط 20 درجة,تروس متعرجة عالية الكفاءة,معدات السرعة العالية,High Efficiency Herringbone Gears,High Speed Herringbone Gears |
||

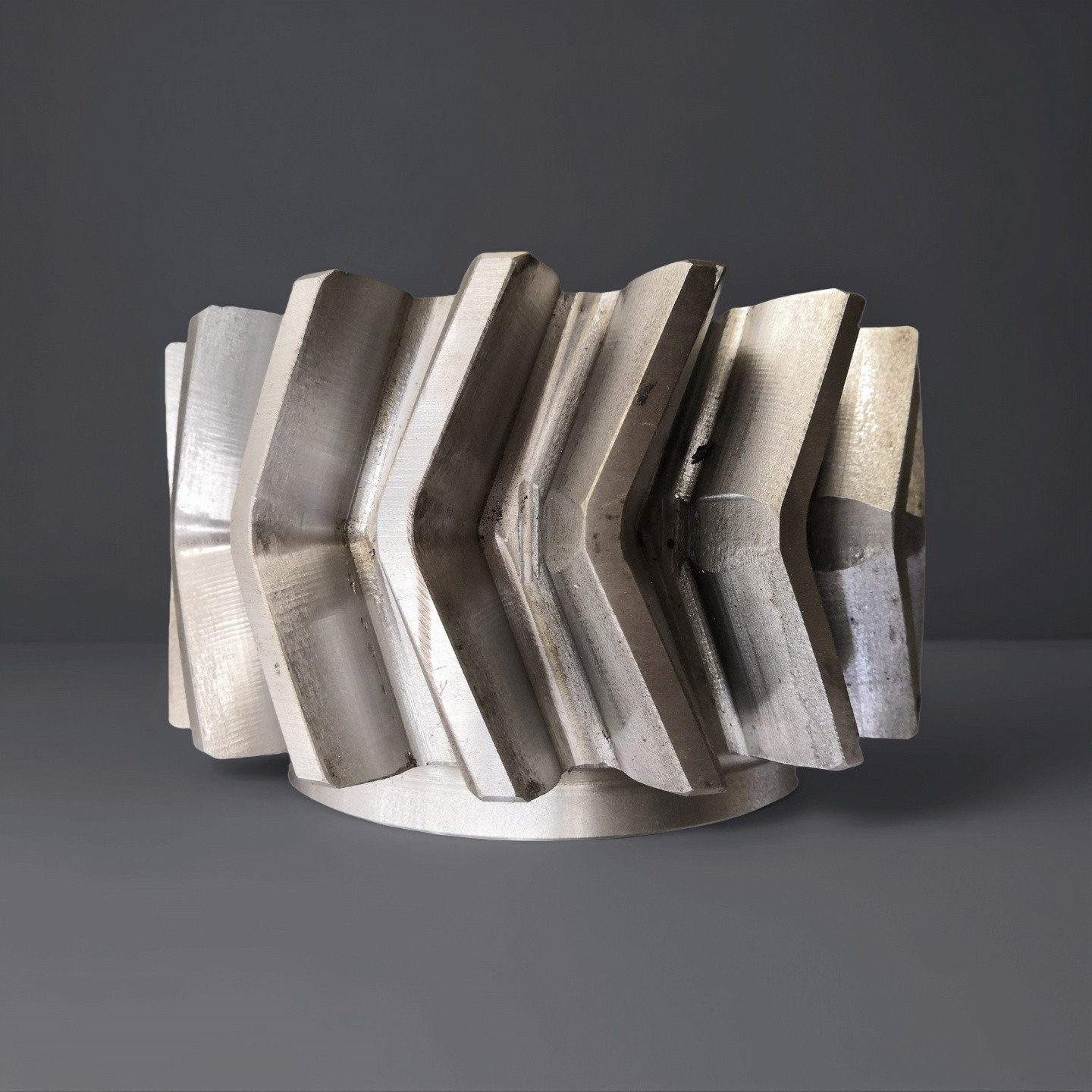

الترس المتعرج هو نوع خاص من التروس يجمع بين ترسين حلزونيين بزوايا حلزونية متساوية
واتجاهات دوران متعاكسة في ترس واحد. شكل سنونه على شكل حرف "شخص".
ينقل الطاقة من خلال الأسنان الحلزونية المتشابكة ويزيل القوى المحورية.
له خاصية التعشيق المستمر، مما يؤدي إلى درجة عالية من التداخل أثناء النقل؛
تلغي الأسنان الحلزونية المتماثلة على كلا الجانبين القوى المحورية، مما يضمن ثباتًا تشغيليًا قويًا؛
وأثناء عملية النقل، يكون هناك القليل من الاهتزاز والضوضاء.
3) مزايا الترس المتعرج
بالمقارنة مع التروس المستقيمة، يكون نقل التروس المتعرجة أكثر استقرارًا وله قدرة تحمل أعلى للحمل؛
بالمقارنة مع التروس الحلزونية العادية، يمكنها حل مشكلة القوة المحورية بشكل فعال وإطالة عمر خدمة المعدات؛
كفاءة النقل عالية، وتصل إلى أكثر من 98٪.
4) تطبيق الترس المتعرج
يستخدم بشكل شائع في أنظمة النقل عالية الطاقة وعالية السرعة، مثل أنظمة الدفع للسفن،
وأجهزة نقل التوربينات البخارية الصناعية الكبيرة، بالإضافة إلى المعدات الميكانيكية الكبيرة في التعدين
وصناعات المعادن، لضمان النقل الفعال والمستقر للطاقة.
| منتجات | ترس متعرج |
| صنع حسب الطلب | √ |
| نوع ملف تعريف الترس | ترس أسطواني |
| تصنيع أسنان التروس | طحن التروس |
| طحن أسنان التروس | √ |
| الوحدة (M) | 12 |
| عدد الأسنان (Z) | مخصص |
| زاوية الضغط (α) | 20 درجة |
| زاوية اللولب (β) | مخصص |
| درجة دقة الأسنان | ISO 8-9 Grade |
| المعالجة الحرارية | التبريد والتقسية |
| صلابة السطح | 230-260 HB |
| مقارنة درجات كود الفولاذ | |||||
| الصين/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
