| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| الحد الأدنى لكمية: | 200 مجموعة |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 500 مجموعة / شهر |
| نوع الفولاذ: | تزوير الصلب | نوع التصنيع: | طحن التروس |
|---|---|---|---|
| الملف الشخصي للأسنان: | حلزوني | زاوية لولبية: | 20 درجة |
| المواد: | الصلب | طريقة: | طحن التروس |
| إبراز: | تروس مخروطية حلزونية ذات عمر طويل,تروس مخروطية حلزونية ذات عمر خدمة طويل,إجهاد تلامس التروس المخروطية الحلزونية,Long Service Life Spiral Bevel Gears,Contact Stress Distribution Spiral Bevel Gears |
||

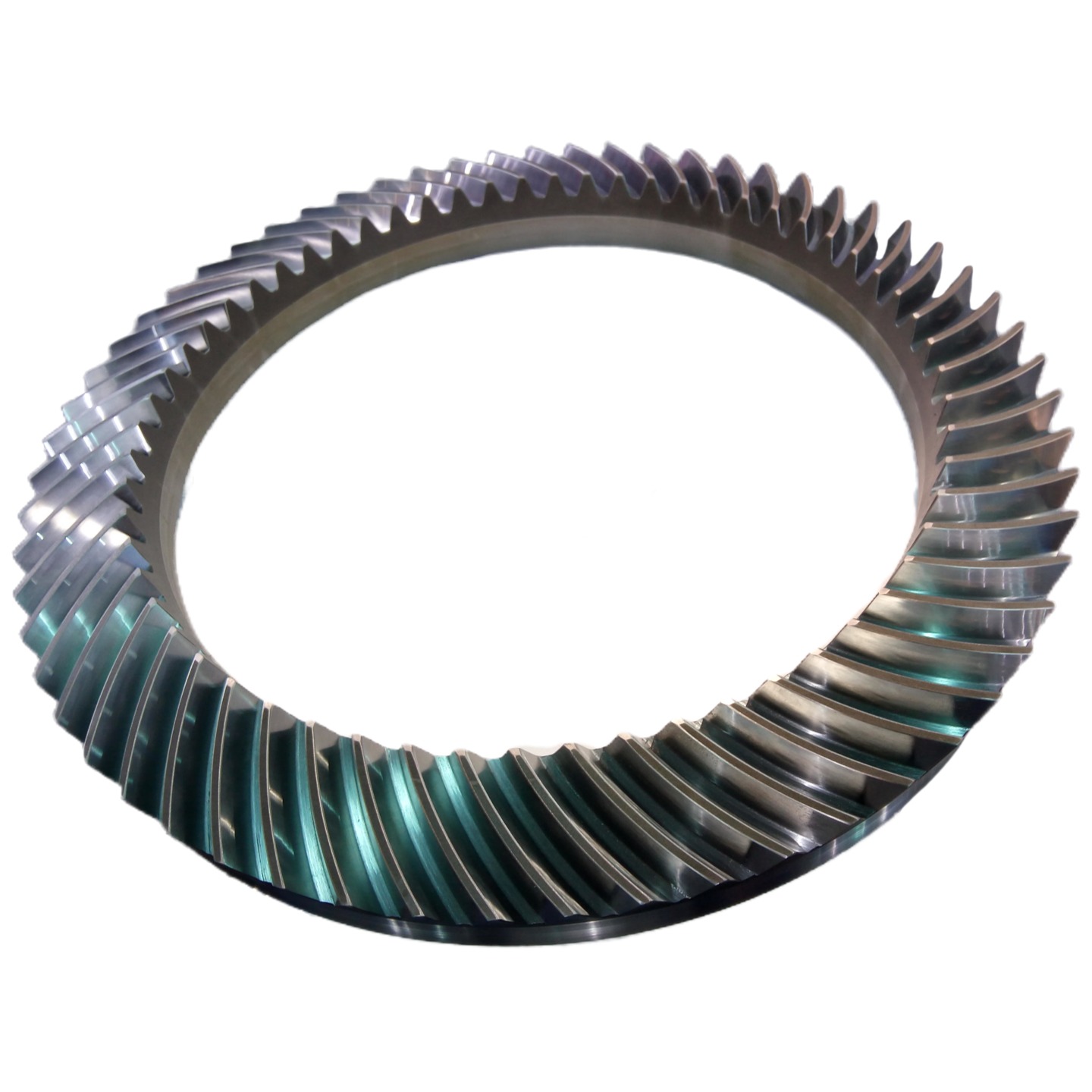

1) وصف الترس المخروطي الحلزوني
التروس المخروطية الحلزونية هي تروس مشطوفة ذات خطوط أسنان على شكل منحنى حلزوني،
تستخدم لنقل الطاقة بين الأعمدة المتقاطعة.
2) ميزات الترس المخروطي الحلزوني
أ) يزيد تصميم الأسنان الحلزونية من نسبة التلامس، مما يؤدي إلى انتقال أكثر سلاسة.
ب) توزيع إجهاد تلامس سطح السن المحسن يطيل عمر الخدمة.
ج) يمكنها تحمل سرعات دوران أعلى وقدرات تحميل.
3) مبدأ عمل الترس المخروطي الحلزوني
من خلال التعشيق التدريجي لملف تعريف الأسنان الحلزونية، يتم تقليل التأثير والاهتزاز،
مما يتيح نقل الطاقة المستمر.
4) تطبيق الترس المخروطي الحلزوني
أدوات الآلات عالية الدقة، محركات الوصلات الخاصة بالروبوتات الصناعية.
| منتجات | تروس حلزونية مشطوفة |
| صنع حسب الطلب | √ |
| نوع ملف تعريف الترس | Gleason |
| تصنيع | طحن التروس وطحن أسنان التروس |
| طحن الأسنان | √ |
| الوحدة (M) | مخصص |
| عدد الأسنان (Z) | مخصص |
| زاوية الضغط (α) | مخصص |
| زاوية الرصاص | مخصص |
| درجة الدقة | ISO 6 Grade |
| المعالجة الحرارية | الكربنة |
| صلابة السطح | 58-62HRC |
| مقارنة درجات كود الفولاذ | |||||
| الصين/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
معدات الإنتاج
عملية الإنتاج
تشكيل تشغيل قطع
المعالجة الحرارية طحن فحص
