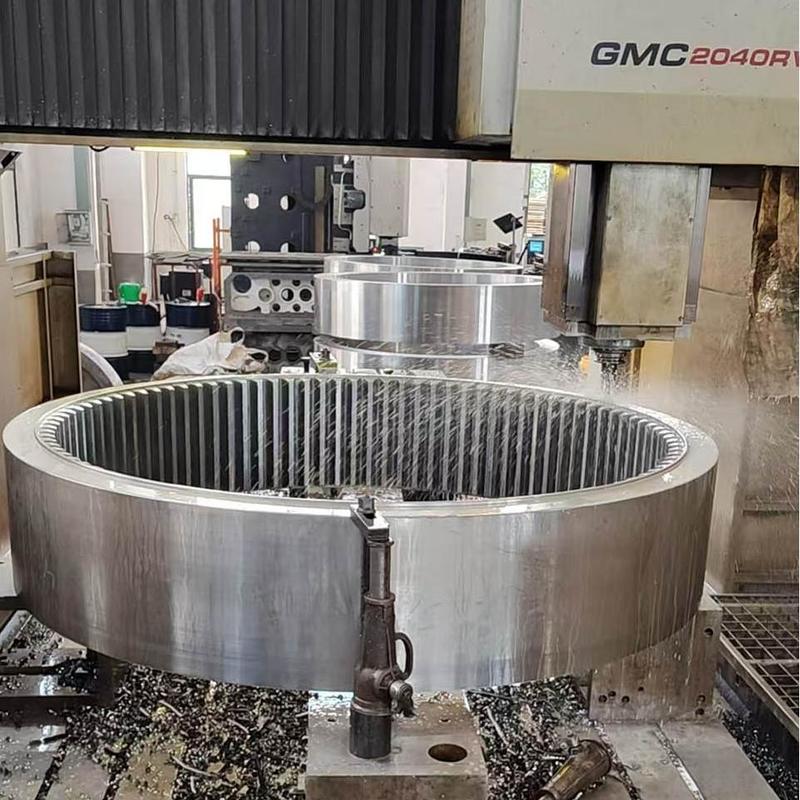

أجزاء دقة مخصصة معالجة العجلات الداخلية للقوة

1) وصف الترس الداخلي

تروس التحفيز الداخلية هي تروس متخصصة مصممة لتحقيق تحويل حركة معين وتكامل وظيفي. إنها لا تعمل فقط كمكونات نقل ولكن أيضًا، في تطبيقات معينة، كدعامات هيكلية أو وحدات تحكم في مسار الحركة.

2) مبدأ العمل

بالإضافة إلى نقل الحركة الدورانية التقليدية، يمكن لتروس التحفيز الداخلية تحقيق نسب تخفيض سرعة كبيرة ضمن آليات معينة، مثل مجموعات التروس الكوكبية ذات عدد قليل من الأسنان. يعتمد مبدأ عملها على الفرق في عدد الأسنان بين الترس الكوكبي والترس الحلقي الداخلي، مما يتيح نسبة تخفيض كبيرة من خلال فرق طفيف في الأسنان.

3) خصائص الترس الداخلي

• التكامل الوظيفي: غالبًا ما يتم تصميمه ليعمل في نفس الوقت كغلاف محمل أو غلاف أو جزء من أسطوانة، مما يحقق توحيدًا وظيفيًا.
• تصميم فرق الأسنان: في محركات التوافق ومحركات الدوران، قد لا يكون ملف الترس الداخلي منحنى متداخلاً بل شكل أسنان متخصص.
• طرق التركيب المتغيرة: قد تكون التروس الداخلية ثابتة (مثل التروس الحلقية الثابتة في الآليات الكوكبية) أو قابلة للحركة.

4) مزايا الترس الداخلي

• قادرة على تحقيق نسب نقل عالية بشكل استثنائي: في التروس المقطوعة، يمكن للمرحلة الواحدة أن تحقق نسب تخفيض تتجاوز المائة، مما يؤدي إلى هيكل مضغوط للغاية.
• تكامل وظيفي عالي: يقلل من عدد المكونات، مما يبسط الهيكل العام.
• تكوينات حركة متعددة الاستخدامات: عن طريق تثبيت الترس الداخلي أو الخارجي، يمكن اشتقاق مجموعة متنوعة من تكوينات إخراج الحركة المتميزة.

5) التطبيق

تستخدم في المقام الأول لتحقيق وظائف حركة متخصصة ونسب تروس عالية بشكل استثنائي:

• مخفض عجلة الدوران الدورية: يعمل الترس الداخلي كـ ‘عجلة الدوران’، ويتشابك مع العجلة الدورية لتحقيق نسب تخفيض عالية وصلابة استثنائية.
• مخفضات التوافق: يعد تشابك الترس المرن مع الترس الصلب (الترس الداخلي) أمرًا محوريًا لتحقيق حركة دقيقة.
• آليات الفهرسة للأدوات الآلية المتخصصة: تعمل كمكونات نقل ودعم أساسية للطاولات الدوارة الكبيرة.
• عدادات التدفق: تستخدم في معدات القياس المتخصصة مثل عدادات تدفق التروس البيضاوية.
