| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | GS22082801 |
| الحد الأدنى لكمية: | 5 قطع |
| الأسعار: | $850.0/Piece |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 60 يوما |
| شروط الدفع: | L / C ، D / P ، ويسترن يونيون ، T / T |
| القدرة على العرض: | 300 قطعة / شهر |
| المواد: | الدين 17CrNiMo6 | الوحدة: | 16 |
|---|---|---|---|
| الحلزون زاوية: | 15 درجة | درجة الجودة: | درجة ISO 6 |
| العرض: | 200 ملم | Addendum Co.: | 1 |
| إبراز: | DIN 17CrNiMo6 Helix Shaft,عمود اللولب الأيمن,عمود محرك التروس DIN 17CrNiMo6 |
||

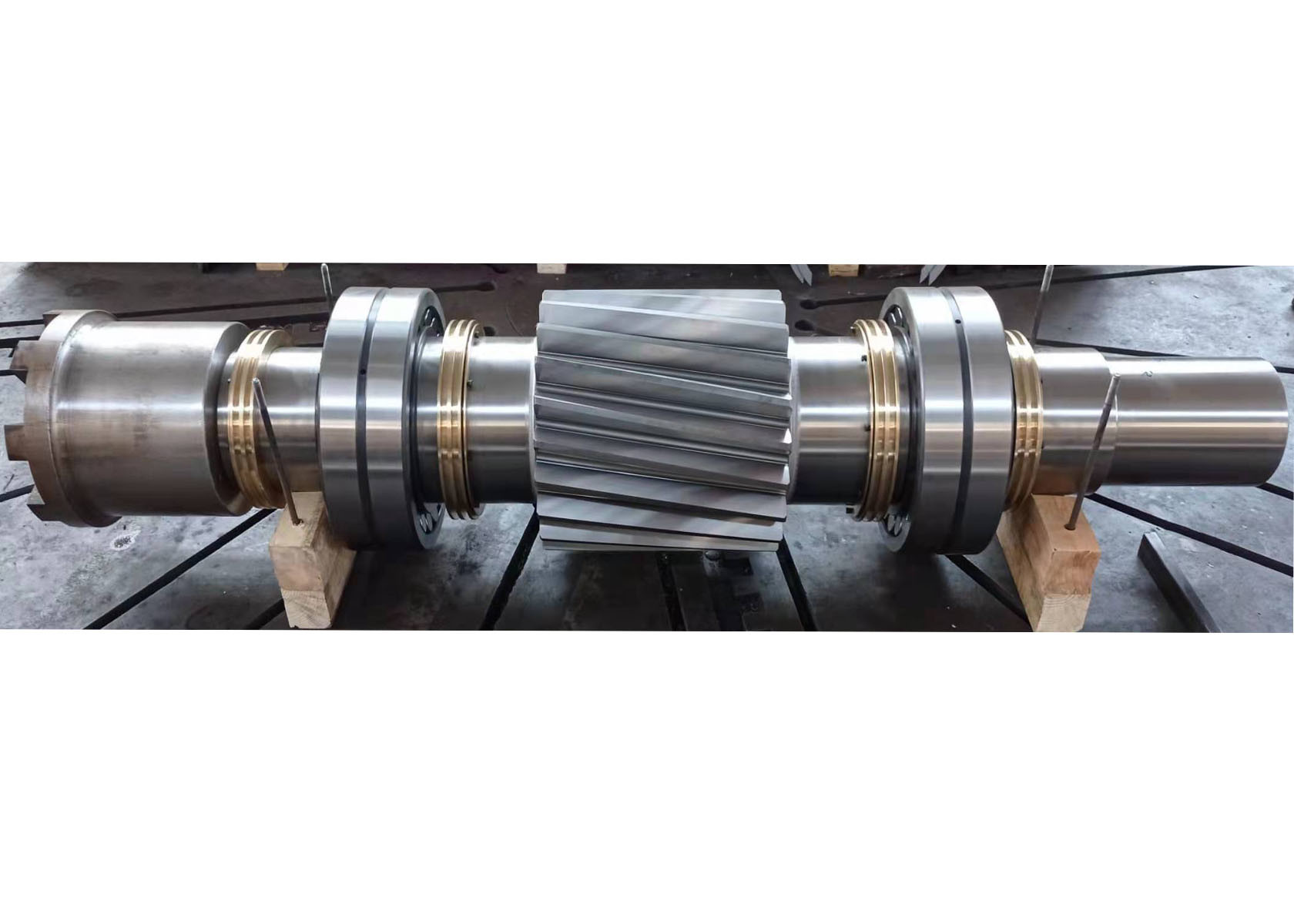

أجزاء ناقل الحركة عمود تروس حلزوني أيمن عمود إدارة DIN 17CrNiMo6 فولاذ مطروق
1) ميزات عمود التروس الحلزوني
أ) يحتوي الترس الحلزوني المفرد على أسنان مائلة في أي اتجاه (إما حلزون يد يسار أو حلزون يد يمين).
ب) تولد التروس الحلزونية المفردة قوة دفع محورية وتمارس نفس القوة على المحامل المقابلة.
كما أنه يولد قوة شعاعية.
ج) تعتبر قدرة نقل الطاقة للتروس الحلزونية المفردة منخفضة نسبيًا.
د) بسبب حمل الدفع، لا يمكن استخدام زاوية حلزونية عالية.
تختلف زاوية الحلزون للتروس الحلزونية المفردة عادةً في حدود 15 درجة - 20 درجة.
هـ) التروس الحلزونية المفردة مناسبة لمحركات الأقراص الميكانيكية أو متطلبات نقل الطاقة حيث يتطلب كل تطبيق
عادةً تصميمًا فريدًا للطاقات والسرعات والتكوين.
| منتجات | عمود تروس حلزوني مفرد |
| صنع حسب الطلب | √ |
| نوع ملف تعريف التروس | ترس أسطواني |
| ترسأسنانتصنيع | طحن التروس |
| طحن أسنان التروس | √ |
| الوحدة (M) | 16 |
| عدد الأسنان (Z) | 22 |
| زاوية الضغط (α) | 20 درجة |
| زاوية الرصاص | 15 درجة |
| درجة الدقة | ISO 6 Grade |
| المعالجة الحرارية | الكربنة |
| صلابة السطح | 58-62HRC |
| مقارنة درجات رمز الفولاذ | |||||
| الصين/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
