| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIZGEAR |
| رقم الموديل: | PC23032501 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | $200/ Set |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| وقت التسليم: | 55 يوما |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، D / P |
| القدرة على العرض: | 150 مجموعة / شهر |
| رقم حامل الكوكب: | 3 | يكتب: | جير اسطواني |
|---|---|---|---|
| الملف الشخصي: | سبير جير والعتاد الداخلي | مادة: | تزوير الصلب |
| وقت الإنتاج: | 30 يوما | صلابة: | 240-280 هب |

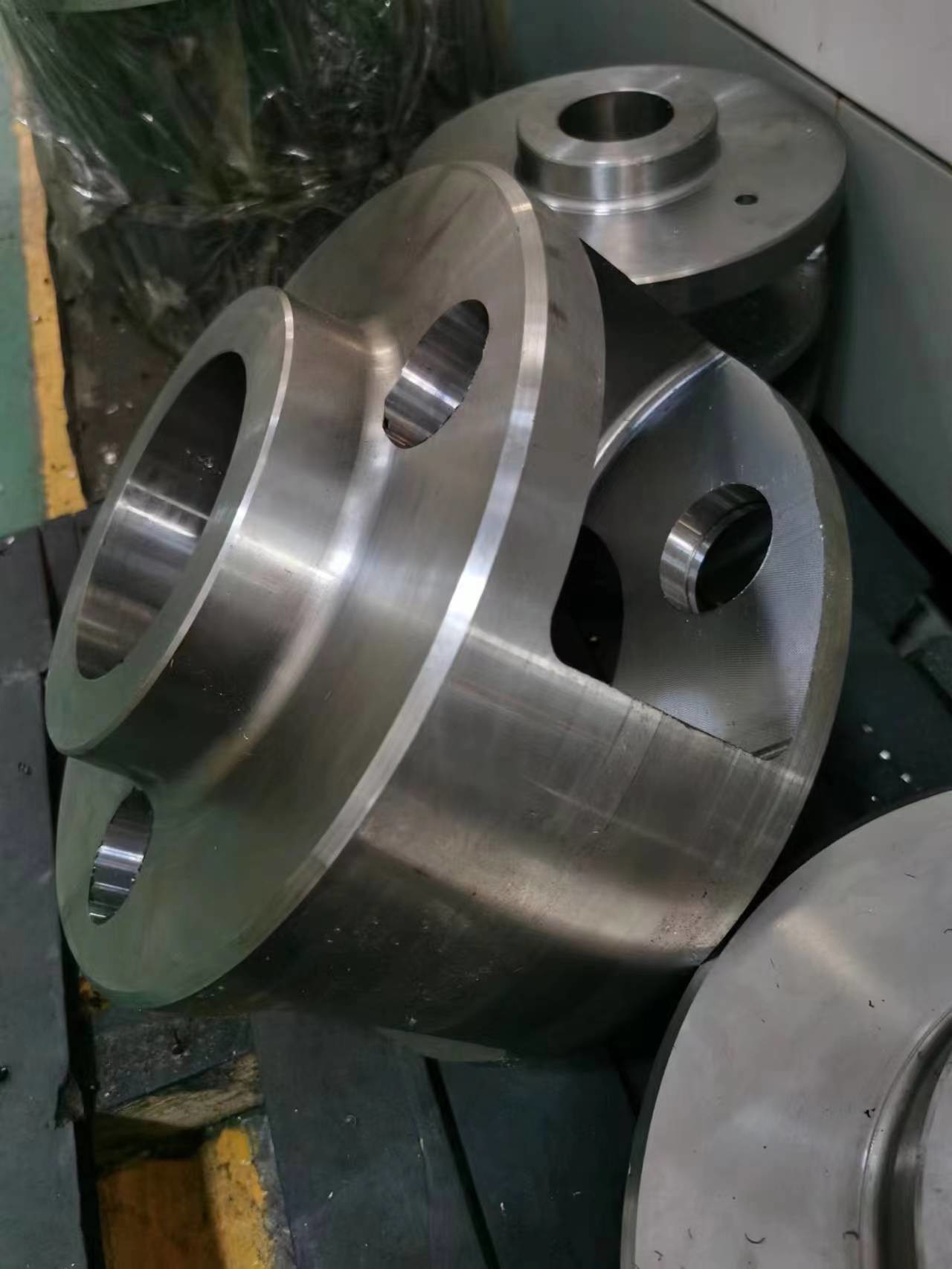

| إبراز: | أجزاء ناقل الحركة,صندوق تروس مخفض,AISI 4140 صندوق تروس مخفض |
||
المواد: AISI 4140 (على غرار 42CrMo Steel)
تصنيع كامل
صلابة 240-280 HB
1) ميزة علبة التروس الكوكبية
في تطبيق نموذجي ، تتصل طاقة المحرك بعتاد الشمس.يقوم ترس الشمس بعد ذلك بتشغيل التروس الكوكبية المجمعة مع حلقة التروس الخارجية للعمل.
يوفر قطار التروس الكوكبي أيضًا الاستقرار بسبب التوزيع المتساوي للكتلة وزيادة صلابة الدوران.يتم تطبيق عزم الدوران شعاعياً على تروس قطار تروس كوكبي يتم نقله شعاعياً بواسطة الترس ، دون ضغط جانبي على أسنان التروس.
2) وصف قطار العتاد Epicyclic
يربط الناقل بين مركزي الترسين ويقوم بتدوير الكوكب وشبكة تروس الشمس بحيث تتدحرج دوائر الميل دون انزلاق.
نقطة على دائرة الملعب للكوكب العتاد تتبع منحنى epicycloid.
| منتجات | علبة التروس / مخفض التروس |
| مصنوع بطريقة مخصصة | √ |
| نوع ملف تعريف العتاد | ترس حلزوني / ترس حلزوني مزدوج |
| تصنيع تروس الأسنان | الترس الترس / طحن التروس |
| طحن الأسنان والعتاد | √ |
| وحدة (م) | مخصص |
| عدد الأسنان (ع) | مخصص |
| زاوية الضغط (α) | 20 درجة / 14.5 درجة |
| زاوية اللولب (β) | مخصص |
| درجة دقة الأسنان | درجة ISO 6-7 |
| المعالجة الحرارية | الكربنة / تبريد الأسمنت / النيترة |
| صلابة السطح | 58-62 HRC |
| مقارنة درجات كود الصلب | |||||
| الصين / GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40 كر | 41 كر 4 | 40X | 5140 | SCr440 | 41 كر 4 |
| 20 كرمو | 18 كرمو 4 | 20ХМ | 4118 | SCM22 | 25 كرمو 4 |
| 42 كرمو | 42 كرمو 4 | 38XM | 4140 | SCM440 | 42 كرمو 4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20 كر 2 ني 4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA / 40XHMA |
4340 | SNCM439 | 40NiCrMo6 / 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
