| مكان المنشأ | الصين |
| اسم العلامة التجارية | YIZGEAR |
| السمة | القيمة |
|---|---|
| الوظيفة | نقل الطاقة |
| عدد الأسنان | 16 |
| الوصف | عمود التروس |
| نوع التروس | ترس حلزوني |
| 20CrNi2Mo | طحن التروس |
| الشكل | أسطواني |
| درجة الجودة | درجة ISO 6 |

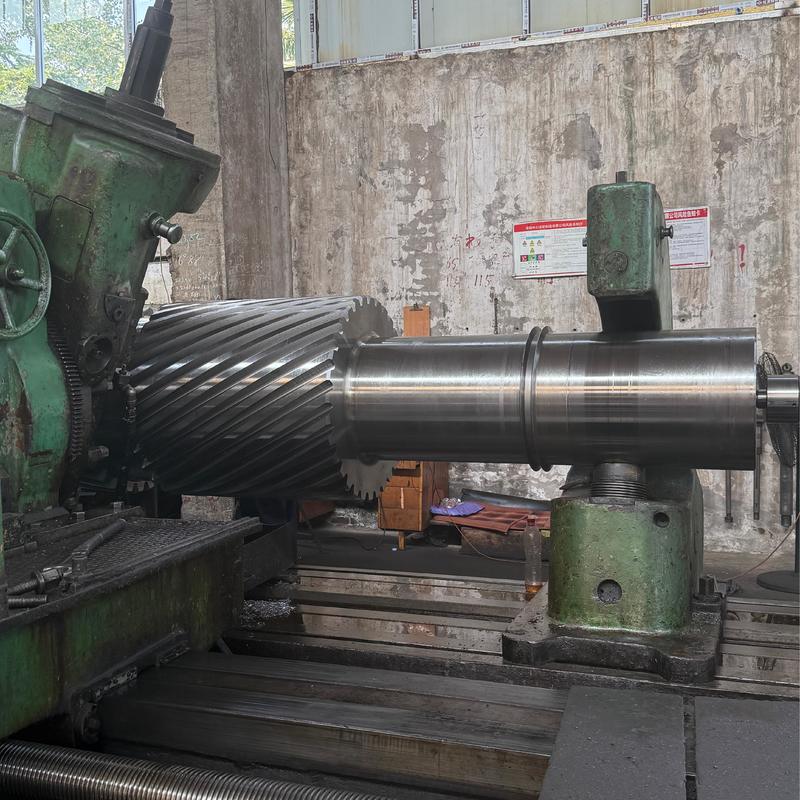

وصف عمود التروس الحلزونية:عمود التروس الحلزونية هو جزء ميكانيكي يدمج الترس الحلزوني والعمود، وتكون أسنان التروس بزاوية حلزونية معينة مع المحور، مما يحقق التداخل مع التروس الأخرى من خلال دعم العمود.
عند إدخال الطاقة، يتداخل عمود التروس الحلزونية مع أسنان التروس للترس المقترن من خلال السطح الحلزوني لأسنان التروس، مما ينقل عزم الدوران والسرعة من عمود إلى آخر.
تستخدم عادة في أعمدة دوران آلة الأدوات، والأعمدة المتوسطة لصناديق تروس السيارات، والتطبيقات الأخرى التي تكون فيها المدمجة الهيكلية واستقرار النقل من المتطلبات الهامة.
| الميزة | المواصفات |
|---|---|
| صنع حسب الطلب | ✓ |
| نوع ملف تعريف التروس | Gleason |
| تصنيع أسنان التروس | طحن التروس |
| طحن أسنان التروس | ✓ |
| الوحدة (M) | مخصص |
| عدد الأسنان (Z) | مخصص |
| زاوية الضغط (α) | مخصص |
| زاوية الرصاص | مخصص |
| درجة الدقة | درجة ISO 6 |
| المعالجة الحرارية | الكربنة |
| صلابة السطح | 58-62HRC |
| الصين/GB | ISO | ГОСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | CK45 | 40X | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 25CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | |||
| 4140 | SCM440 | ||||
| 42CrMo4 | 20CrMnTi | 18ХГТ | SMn420 | 20Cr2Ni4 | 20Х2Н4А |
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | |
| 21NiCrMo2 | 40CrNiMoA | 40ХН2МА/40ХНМА | 4340 | SNCM439 |
